换个考虑角度抓“飞鸟”

我们用触发捕捉波形的时候一般都是考虑在要观察的区域做文章，但由于示波器的触发功能并非如我们所愿可以随心所欲，所以有时翻遍触发菜单可能也抓不到想要的“飞鸟”，特别是在一些触发功能较简单的低端示波器上，但这时如果我们跳出定势思维，换个角度考虑，“飞鸟”说不定可以很顺利抓到。

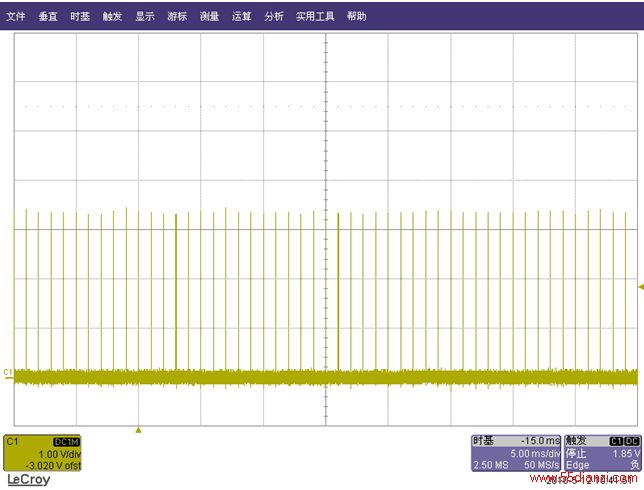

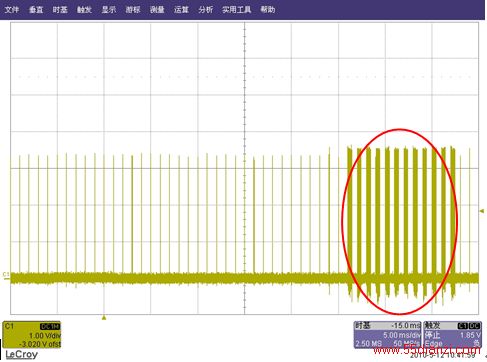

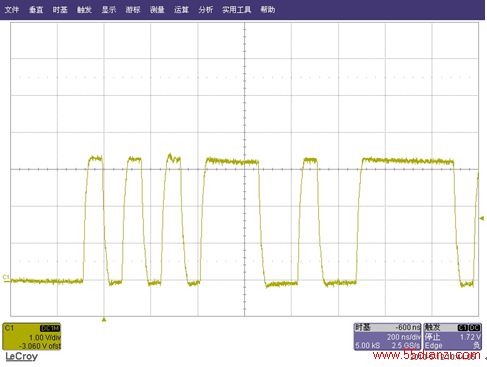

有一次测试一通信信号时，正常的波形是： 图一 在某些情况下通信数据量会加大，而且随着数据量的加大，会出现过冲，如下图二；这些突发增大的数据和过冲就是我们关心的“飞鸟”： 图二由于这些通信数据量的加大是突发出现的，用手动抓到的突发数据量波形很难刚好在时基触发点附近，这样波形放大后我们需要观察的区域可能会无法滚进屏幕里，即使能滚进屏幕里，放大后的波形也可能由于时基、采样等原因而失真的比较严重。而在一般情况下，我们都是考虑把触发电平设置在如下图“正统”的波形范围里，但这样也就抓不到“飞鸟”了：

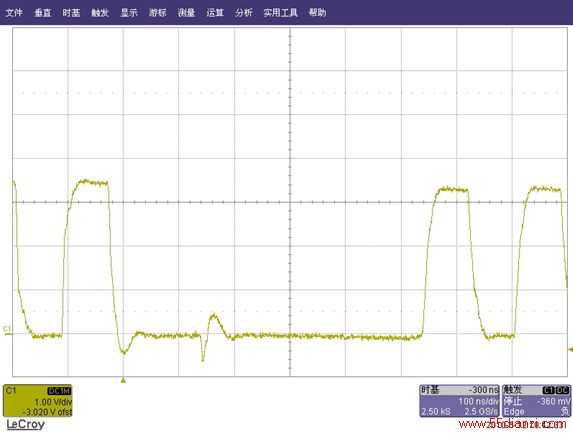

图三而且这个“飞鸟”和林中的“鸟”相比较很多特点差不多，用什么边沿、脉宽、逻辑等触发还拿它没办法；正一筹莫展之际，仔细观察图二，终于找到这个“飞鸟”的弱点，正常的波形没过冲，而数据量突发增大的波形有，不过它跟我们经常见到的出现在波形上方的过冲有点差别（而我们往往习惯于在0轴上方找触发点、设置触发电平），它出现在0轴的下面，正因为这点差点让它“飞”走了，弱点找到就好办了，我们把触发电平设置在0轴下面的过冲上，并按下normal或single的触发模式，“鸟儿”很容易就抓到了： 这篇文章谈的虽然不是什么高深的示波器触发设置问题，但可以带给我们一些启发：有时遇到一些看似很难处理的问题时，不妨换个角度、方式去考虑，可能会收到意想不到的效果，正应了那句――柳暗花明又一村。
