简介
变电站的作用是将长距离传输的高电压降为民用电压（如110 KV电压变为380 V）。一个电网除了需要各级的变电站，同时还需要一个完备的通讯系统。这个通讯系统主要完成各种数据的传输，如：RTU控制数据，VOIP语音数据，甚至变电站的前端的视频数据。
以太网具有很好的兼容性，能够将各种数据在一个网上传输。各种类型的数据，或各种协议的数据都可以通过一些成熟的产品转换成TCP/IP协议的数据在以太网上传输。
电力系统作为国家的一个能源系统，在国计民生中占有十分重要的地位，一个强壮的网络可以大幅提高系统的稳定性和可靠性。那什么样的网络能够承担这么重要的任务呢？具有冗余功能的工业以太网无疑是个很好的选择。
系统描述
在电力系统中普遍使用RTU来采集各个变电站的现场电力传输信号，如：一次电压，二次电压，电流，以及功率等；并且可以执行SCADA系统发送的控制命令，做现场继电保护的切换。RTU的通讯接口通常来说采用RS-232接口。
RP3000/2000是一种综合协议转换设备，它具有两个RJ-11RS-232串口和两个RJ-11语音接口。这种装置可以分别将语音与串口数据转换成TCP/IP的数据传输到以太网上。

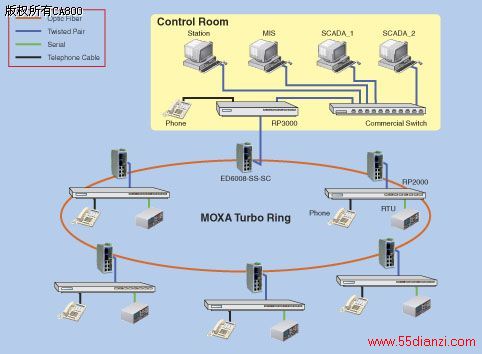

在这个系统中采用Moxa具备冗余环网功能的ED6008-SSSC工业以太网交换机，组成了一个冗余通讯环。由于ED6008-SS工业以太网交换机具有两个单模光纤接口，不需要其它光端转接设备就可以直接进行光电信号传输了。
由ED6008-SS工业以太网交换机和RP3000/2000组成的这个光传输网络，完全满足了客户现场RTU数据和语音数据的传输。
光纤能够对电磁干扰免疫，不需要接地环路，而且具有高带宽和长距离通讯通讯能力，所以光纤成为变电站中理想的传输媒介。不管是远程和集中控制，MOXA以太网交换机都通常用于连接需要通讯的设备，在分布式继电器、RTU、PLC（可变成逻辑控制器）和IED（智能电子设备）之间传递数据。
MOXA解决方案
1. Moxa Turbo Ring支持快速冗余环网，自愈时间小于300ms，可以为客户提供可靠和稳定的数据传输网络
2. 工程师可以通过WEB方式管理和配置网络上的所有ED6008-SS-SC交换机，实时数据可以帮助工程师分析网络故障
3. ED6008-SS-SC是工业等级的以太网交换机，支持两个单模光纤接口，能够满足数据远距离传输的要求
4. ED6008-SS-SC的用户自定义的自动报警功能能够帮助工程师分析网络故障
主要产品
ED6008-SS-SC
• 快速冗余环网
• 用户自定义的继电器或者e-mail报警功能
• 可以通过串口，Telnet或者Web浏览器很容易的管理交换机
• 具有工作温度范围-40～75˚C的宽温型号
• 长距离单模型号可以传输到40 km或者80km
