用于刮板的核子秤计量系统方案分析

要求：
能够对A/B/C三个料仓的进出输送装置—刮板输送机的流量及产量进行有效的计量与统计，以便能随时知道料仓的实际存量。

根据工业现场条件与计量要求结合瑞发公司核子秤的特点特别设计本方案。
解决方案的一个重要指导思想是既要考虑到目前所需计量点的计量要求，又要充分考虑到以后的扩充方便以及联网方面简易快速。

　

主要特点：

能够对A/B/C三个料仓的进出输送装置—刮板输送机的流量及产量进行有效的计量与统计，以便能随时知道料仓的实际存量。
1机8秤系统：即8台计量探测装置直接连接到1台工业计算机（工控机）组成1套计量系统。

可以对核子秤运行状况进行动态的监测与标定、调整；

能够适应所在地的海拔、温度、湿度、井下状况等现场环境以及供电条件；

以高性能工控机下的编程，运行可靠、数据准确、维护方便。同时，还容易组网、扩充；

提供符合国家安全标准要求的产品。
　

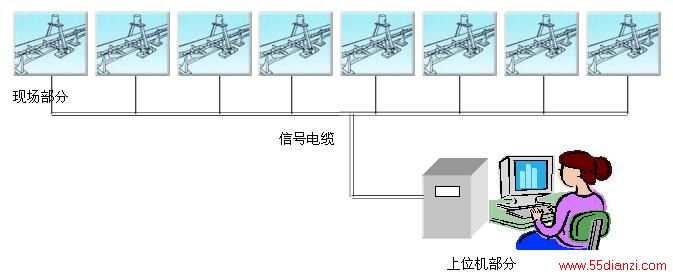

一 系统的组成部分示意图

二 技术指标

1 精度：物料流量在量程的20—80%范围内变化时，累积误差小于正负1%（与现场条件有关）；

2 长期稳定性：48小时内静态U0漂移小于30mV;

3 平均无故障时间大于１００００小时；

４物料水分变化范围１0％；

５探测器与主机的最大距离为１０００米，需要时加变送器可达１０km.

6 放射源安全标准好于国家标准。

７留有通讯信号与工厂DCS系统相连。

　

三 服务承诺

１　探测器部分－电离室：保修1年；

２　仪表及电子部分：保修１年。

　

四　特别说明

１　计量系统为工控机集中控制的独立系统。同时，工控机也可作为DCS系统的1个工作子站。

２　探测器是－电离室：其最大的优点是稳定可靠，长期稳定性好，免维护，不怕粉尘潮湿；其弱点是体积较大。

３   放射源外的实际照射量及安全性能远远好于国家标准。放射源为Cs-137, 强度约３０mCi, 形为点源，比线源容易防护，安全性更好。（可参考说明书中的图）。

４   前置放大器的主芯片采用美国最新的产品，如高阻采用美国去年专利产品，其温度系数比国产好一个数量级，确保了信号的温飘与稳定性。

５   主机方面：采用工业标准计算机（工控机），软件运行的稳定与数据安全有了保证。参数修改密码设定，除了最基本的计量功能外，还具有标准信号输出与通讯功能。

６   可根据用户要求单独制造，满足用户的特殊需要。

７　软件具有自动漂移修正功能，放射源衰减自动补偿功能。

　

五 系统配置与价格


序号

名称

规格型号及指标

单价

数量

总价

1

核子秤主机

HCS-PC-8型

         适用于HHD系列核子秤秤体；

         一台主机可带1-8台秤体，加采样板可扩充至16台；

         与普通Pc机兼容，普通Pc机可临时代替使用，配件随处可买。

硬件配置

         工控主板（含显卡，10/100M自适应网卡/带看门狗电路）；

         19寸工业加强机箱；

         奔腾300Mhz以上低散热Cpu;

         40G以上硬盘；

         128M以上内存；

         15寸Philiph彩显；

         防尘/防水键盘；

         12位信号32路采样板；

         配套多路接线端子板；

软件功能

         中文友好人机界面；

         参数修改、标定等比数显型更加方便；

         可扩充至接16个秤体；
