随着医疗行业（尤其是监护仪行业）的飞速发展，PC104产品在监护仪行业的应用越来越广泛，已经从单片机时代进入了计算机时代，从目前监护仪的应用来看，主要分为两中方案：
A：以PC104嵌入式产品为硬件基础的解决方案；
B：以ARM系统为硬件基础的解决方案；

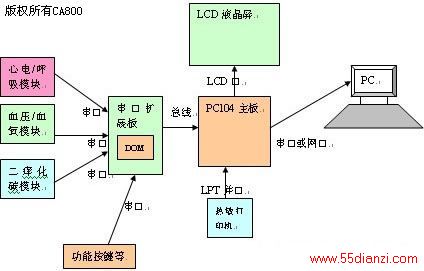

上图中是以嵌入式产品为基础的解决方案，各部分的说明以及注意事项将在下面说明：
1、 方案为多医疗模块的系统，一般分为三个模块（如图所示）：心电呼吸模块、血压/血氧模块、二氧化碳模块等组成，采用如此方案的公司主要有：徐州天荣、徐州科诺、深圳纽泰克等公司；另外也有一些公司把上述三种功能模块整合在一块模块上，如珠海以太等公司，其两种方案的区别我们在后面再来阐述。
2、 三种模块分别通过串口的方式与另外一块串口板相连，一般的串口形式为RS232，此种连接方式比RS485、RS422可靠性要高，但传输距离相对较短；
3、 功能按键与扩展模块的连接也采用串口的方式，功能按键的作用起到控制程序功能的作用，以及控制外部探头等功能；
4、 串口板的作用是实现串口的扩展（一般的早期的主板只能提供2个标准的RS232串口，所以很多监护仪厂家会自己设计一块串口板进行扩展，另外，此块扩展板上一般带有存储介质，把相关的应用程序存储在此块主板上，此块主板与PC104主板的连接方式是通过PC104总线的，所以可靠性非常高；
5、 打印机一般采用并口形式的热敏打印机，如思普瑞特等品牌，通过PC104主板上的LPT并口进行连接；
6、 LCD液晶屏一般采用31芯或41芯的连接线（根据屏的大小和型号不同有所区别）与PC104主板上的LCD口进行连接；
7、 目前，有一部分客户要求与中心计算机进行联网功能，可以通过网口或者通过串口与中央计算机进行联网；
在方案配置过程中会遇到以下相关的问题，请在以后的方案配置中多加注意：
1、 打印机的接口为并口，我们的打印机接口没有电源线和地线，只有数据线和地址线，所以需要外接+5V电源和地线打印机才能正常工作，另外，我们的接口的间距为2.54mm，有的打印机提供的是2.0mm间距的接口，所以需要进行转接；
2、 在使用过程中，打印机工作不正常，出现“哒哒。。。。”的声音，并且打印出来的曲线出现不正常现象，可以通过提高主频的方式解决；
3、 血压等模块与主板连接时不
