DCC是 Drive Control Chart 驱动控制图表的缩写。它是西门子专为新一代驱动系统提供的一种编程语言。DCC是用图形化的编程语言(CFC)来实现与驱动系统相关的功能，用户通过编程来完成实际特殊的工艺需求。DCC具有强大的功能，既能实现常用的逻辑、定时、运算等基本功能，又能实现PID、卷径计算等工艺功能。DCC的编程思路和通常的PLC极其类似，可以根据用户的需要来自由定义参数，而且具有很强的加密功能，目前还没有破解DCC的加密保护。
我们可以分四步来激活DCC功能：
第一步，将DCB工艺包装载到CF卡中，具体操作分下面八步，装载结束后，需要对设备执行断电再上电。
第二步，插入DCC程序时，导入DCB库文件，如下图步骤。给DCC表命名时，名字不能重复，即使在不同的对象下面。

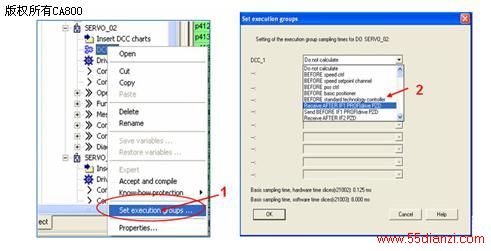

第三步，分配执行组采样周期。首先，在离线状态下，在项目导航栏右键该 DCC chart，选择“set execution groups”；然后，选择适当的扫描周期，编译下载。
第四步，编译下载。在CFC的编辑窗口下执行项目编译，编译成功后切换到在线模式，并下载。DCC下的任何改动都要编译下载，才生效。
值得注意的是，在编辑DCC块时需要参数声明。参数声明的意思是：在相应的驱动对象中，给DCC功能块的输入/输出赋予一个唯一参数，也称作用户自定义参数。在SINMICS中采用的DCC功能块，其输入输出都需要进行“参数声明”。其定义如下图所示。
DCC的引入，使得SIANMICS 的控制器(CU)具有了编程的能力，如果设备的逻辑以及数学运算要求不是很高的话，变频器本身就可以胜任，而不需要PLC的参与。
