摘要：文中针对我国当前公用配电网中存在的两种不同性质的保护接地方式，提出了供电企业在实际工作中应如何指导客户正确选择使用，以及在具体使用中应当注意的问题。
关键词：保护接地 接地保护 接零保护 配电网 剩余电流保护器
接地保护与接零保护统称保护接地，是为了防止人身触电事故、保证电气设备正常运行所采取的一项重要技术措施。这两种保护的不同点主要表现在三个方面：一是保护原理不同。接地保护的基本原理是限制漏电设备对地的泄露电流，使其不超过某一安全范围，一旦超过某一整定值保护器就能自动切断电源；接零保护的原理是借助接零线路，使设备在绝缘损坏后碰壳形成单相金属性短路时，利用短路电流促使线路上的保护装置迅速动作。二是适用范围不同。根据负荷分布、负荷密度和负荷性质等相关因素，《农村低压电力技术规程》将上述两种电力网的运行系统的使用范围进行了划分。TT系统通常适用于农村公用低压电力网，该系统属于保护接地中的接地保护方式；TN系统（TN系统又可分为TN-C、TN-C-S、TN-S三种）主要适用于城镇公用低压电力网和厂矿企业等电力客户的专用低压电力网，该系统属于保护接地中的接零保护方式。当前我国现行的低压公用配电网络，通常采用的是TT或TN-C系统，实行单相、三相混合供电方式。即三相四线制380/220V配电，同时向照明负载和动力负载供电。三是线路结构不同。接地保护系统只有相线和中性线，三相动力负荷可以不需要中性线，只要确保设备良好接地就行了，系统中的中性线除电源中性点接地外，不得再有接地连接；接零保护系统要求无论什么情况，都必须确保保护中性线的存在，必要时还可以将保护中性线与接零保护线分开架设，同时系统中的保护中性线必须具有多处重复接地。
1、当前农村低压公用配电网客户端保护接地的使用现状
我们知道，我国的家用电器大多采用三芯电源线配三脚电源插头或四芯电源线配四脚电源插头，对于三相四线制的电器设备，电器外壳会另附一根黄绿两色的保护接地线，以便在电器工作时实行保护接地。由于现行的公用配电网络中，并没有采用统一专用的接地（或接零）线与之相适应。同时，每一个客户并也不是都具备这方面的专业技术知识，再加上城镇居住条件的客观环境、房屋配电系统设计施工的不规范、供电部门的安全宣传管理不到位等因素的限制或影响。对于一般的电力客户来说，要想真正能够正确有效地实施保护接地，并不是一件容易的事。因此，大多数的客户在产品买回去后，往往都是将产品设计中要求使用的保护接地线弃而不用。有些既使采用了一定措施，使用了保护接地线，也往往很难达到规程要求的技术标准，存在着诸多的不安全因素，甚至因此反而埋下了许多事故隐患。这样一来，产品中原本是为了客户安全使用电器，而必须要求客户采用的保护接地，反而变成了摆设和累赘。
笔者通过实地走访和入户调查发现，在随机抽查的500户家庭（或单位）中：能够正确选择使用保护接地的客户没有一家；电器买回去后，接地线弃置不用的占总户数的95.6%；选择使用了保护接地，但不正确的客户占总户数的4.4%；不了解自己所在的配电网是何种配电系统的客户，占总户数的98%；能够正确区分接地保护与接零保护的客户不到总户数的1%。
2、正确认识和掌握保护接地的两种保护方式的不同点和使用范围
实践证明，采用保护接地是当前我国低压电力网中的一种行之有效的安全保护措施。由于保护接地又分为接地保护和接零保护，两种不同的保护方式使用的客观环境又不同，因此如果选择使用不当，不仅会影响客户使用的保护性能，还会影响电网的供电可靠性。那么作为公用配电网络中的电力客户，如何才能正确合理地选择和使用保护接地呢？
电力客户究竟应该采取何种保护方式，首先必须取决于其所在的供电系统采取的是是何种配电系统。如果客户所在的公用配电网络是TT系统，客户应该统一采取接地保护；如果客户所在的公用配电网络是TN-C系统，则应统一采取接零保护。

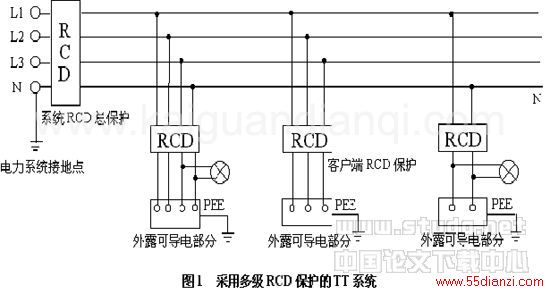

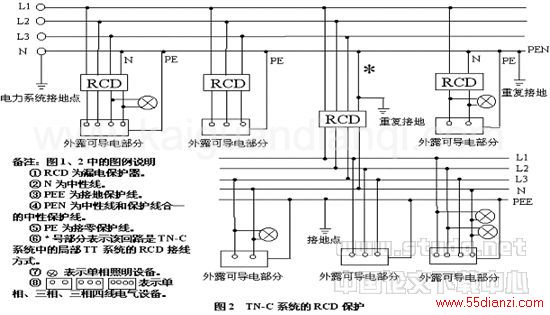

TT系统和TN-C系统是两个具有各自独立特性的系统，虽然两个系统都可以为客户提供220/380V的单、三相混合电源，但它们之间不仅不能相互替代，同时在保护措施上的要求又是截然的不同。这是因为，同一配电系统里，如果两种保护方式同时存在的话，采取接地保护的设备一旦发生相线碰壳故障，零线的对地电压将会升高到相电压的一半或更高，这时接零保护（因设备的金属外壳与零线直接连接）的所有设备上便会带上同样高的电位，使的设备外壳等金属部分呈现较高的对地电压，从而危及使用人员的安全。因此，同一配电系统只能采用同一种保护方式，两种保护方式不得混用。其次是客户必须懂得什么叫保护接地，正确区分接地与接零保护的不同点。保护接地是指家用电器、电力设备等由于绝缘的损坏可能使得其金属外壳带电，为了防止这种电压危及人身安全而设置的接地称为保护接地。将金属外壳用保护接地线（PEE）与接地极直接连接的叫接地保护，如图1所示；当将金属外壳用保护线（PE）与保护中性线（PEN）相连接的则称之为接零保护，如图2所示。
4、如何正确选择和使用接地保护与接零保护
规范客户受电端建筑物内的配电线路设计、施工工艺标准和要求，通过对新建或改造的客户建筑物的室内配电部分，实施以局部三相五线制或单相三线制，取代TT或TN-C系统中的三相四线制或单相二线制配电模式，可以有效实现客户端的保护接地。所谓“局部三相五线制或单相三线制”就是在低压线路接入客户后，客户要改变原来的传统配线模式，在原来的三相四线制和单相二线制配线的基础上，分别各增加一条保护线接入到客户每一个需要实施接地保护电器插座的接地线端子上。为了便于维护和管理，这条保护线的室内引出和室外引入端的交汇处应装设在电源引入的配电盘上，然后再根据客户所在的配电系统，分别设置保护线的接入方法。
4.1 TT系统接地保护线（PEE）的设置要求
当客户所在的配电系统是TT系统时，由于该系统要求客户必须采取接地保护方式。因此，为了达到接地保护的接地电阻值的要求，客户要按照《农村低压电力技术规程》的要求，在室外埋设人工接地装置，其接地电阻应满足下式要求：
Re≤Ulom/Iop
式中：Re 接地电阻（Ω）Ulom 通称电压极限（V），正常情况下可按交流有效值50V考虑Iop 相邻上一级剩余电流（漏电）保护器的动作电流（A）
对于一般客户来讲，只要采用40×40×4×2500毫米的角钢，用机械打入的方式垂直打入地下0.6米，就能满足接地电阻的阻值要求。然后用直径≥φ8的圆钢焊接后引出地面0.6米，再用同引入的电源相线同等材质和型号的导线连接到配电盘的保护线（PEE）上。
4.2 TN-C系统接零保护线（PE）的设置要求
由于该系统要求客户必须采取接零保护方式，因此需要在原三相四线制或单相两线制的基础上，另增加一条专用保护线（PE），该条保护线是由客户受电端配电盘的保护中性线（PEN）上引出，与原来的三相四线制或单相二线制一同进行配线连接。为了保证整个系统工作的安全可靠，在使用中应特别注意，保护线（PE）自从保护中性线（PEN）上引出后，在客户端就形成了中性线N和保护线（PE），使用中不能将两线再进行合并为（PEN）线。为了确保保护中性线（PEN）的重复接地的可靠性，TN-C系统主干线的首、末端，所有分支T接线杆、分支末端杆，等处均应装设重复接地线，同时三相四线制用户也应在接户线的入户支架处，（PEN）线在分为中性线（N）和保护线（PE）之前，进行重复接地。无论是保护中性线（PEN）、中性线（N）还是保护线（PE）的导线截面一律按照相线的导线型号和截面标准来选择。
5、使用保护接地时应注意的几个问题客户根据自己所在的配电系统，正确选择好采取的保护方式以后，还要特别注意以下几个方面的问题：
5.1 TT系统中客户使用的电器外露可导电部分要全部作接地保护
在TT系统中，受电设备外露可导电部分如果不作接地保护，一旦绝缘破损，外壳即呈现有危险电压，人触及后通过人体的电流值，可达数百毫安足以致人于死地。当对外露可导电部分作接地保护时，因装有RCD，可导致电源断开，使人身安全得到保护。
5.2 TN-C系统中客户所有使用的电器外露可导电部分要用保护线连接到保护中性线上，严禁保护线（PE）断线
在TN-C系统中，接保护中性线是为了防止受电设备因绝缘破坏，外壳带电伤人，而将受电设备的外露可导电部分用保护线与保护中性线相连接。之所以起保护作用，主要是利用相线碰壳时，产生的短路电流，短路电流经相线—中性线回路，而不经过电源中性点接地装置，使过流保护装置动作而中断电源，起到保护作用。其保护效能要好于接地保护的保护效能。但在具体实施过程中，如果稍有疏忽大意，不能严格按照规程要求实施保护要求，接零保护系统导致的触电危险性仍然是很高的。如果连接客户电器设备的保护线（PE）发生断线或电器设备未连接保护线（PE），一旦发生设备绝缘损坏碰壳故障，不仅不能形成单相金属性短路，反而使得电器设备的外壳带电危及人身和设备安全。
5.3合理设置熔断器的位置
