热成像检查松动或被腐蚀的电气接头探讨

热成像检查松动或被腐蚀的电气接头探讨

点击数:7267 次   录入时间:03-04 11:54:00   整理:http://www.55dianzi.com   电工文摘

检查松动或被腐蚀的电气接头
电气系统的热图像可指示出这些系统设备的工作状况.事实上,自从 40 多年前热成像技术诞生以来,热成像的主要应用一直是对电气系统进行检查. 在C相,此蒸发器泵的连接读取更热超过50度. 热成像技术非常适合于监视电气系统的原因是,新的电气部件一经安装,性能就会开始逐渐恶化.不管电路的负载是什么,振动,疲劳和老化都会使电气接头发生松动,而环境条件又会加速它们的腐蚀.简单地说,所有电气接头都会随着时间的推移而最终出现故障.如果失效的接头未被发现并得到维修,就会导致故障发生.幸运的是,松动或被腐蚀的接头可增加接头处的电阻,而电阻增大会使产生的热量增加,因此就可以通过热图像在发生故障之前将其检测到.在发生故障之前检测和维修失效的接头可防止发生火灾及系统关断,这对于生产,商业和机构运行来说至关重要.这种预测性措施非常重要,因为在关键系统出现故障时,不可避免地会增加成本,需要重新分配工人和材料,从而使生产效率降低,公司的利润受损,并影响到员工和/或客户的安全.
以下讨论的重点是使用热成像技术,通过将配电盘中电气接头的温度进行比较来排查电气系统中松动,过紧或被腐蚀的接头.




检查什么

在盖板关闭,功率最好是处于至少为最大负载的 40% 时,对配电盘进行检查.测量负载,以便能够对照标准工作条件正确评价测量结果.警告:只有佩戴合适人身防护用品 (PPE) 的授权和合格人员才可以卸下电气面板护盖. 获得比相同负载下其它相似接头的温度要高的所有接头的热图像.




什么情况表示"红色警报"

存在安全问题的设备状况应该具有最高的维修优先级.NETA(国际电气测试协会)提供的指南规定,当相似负载下相似部件的温度差 ( T) 超过 15°C (27 °F) 时,应该立即进行维修.该组织还建议,当部件与环境空气的温度差 DT 超过 40°C (72°F) 时,也要立即进行维修.

故障的潜在成本有多大

如果松动或腐蚀的电气接头得不到维修,就会使一个 5 美元的熔断器熔断,随后会中断整个生产过程.然后,可能
需要用至少半个小时时间来关闭电源,从库房获得备用熔断器并更换已烧断的熔断器.生产损失的成本依行业和过程的不同而差别很大,但在许多行业中,半小时的生产损失是非常巨大的. 例如,在钢铁铸造工业中,因停产而造


成的生产损失预计达到大约每分钟 1000 美元.

随后的行动

应该将过热的接头拆开,清洗,维修并重新组装好.如果此后仍存在异常,则问题的原因可能不在接头,尽管可能进
行了不正确的维修.使用万用表,钳形表或电力质量分析仪来调查其它可能的过热原因,如过载或相不平衡. 每当使用热成像仪发现问题时,请使用相关软件将结果记录在一个报告中,包括设备的一个热图像和数字图像.这是
报告您所发现的问题并提出维修建议的
最佳方式.

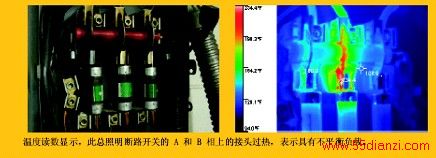

温度读数显示,此总照明断路开关的 A 和 B 相上的接头过热,表示具有不平衡负载.
成像提示

用于电气接头和触点的硬件通常很光亮,它们会反射来自附近其它物体的红外能量,从而干扰温度测量和图像采集.非常脏的设备也会干扰测量准确度.为了提高准确度,要等到设备断电时才进行测量,并且在目标测量区域喷涂深色,不反射光线的漆斑.不要使用黑色纸或塑料胶带等易燃材料.
