变电站主变经济运行曲线绘制
点击数:7353 次 录入时间:03-04 11:51:55 整理:http://www.55dianzi.com 电工文摘

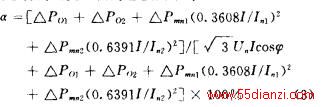

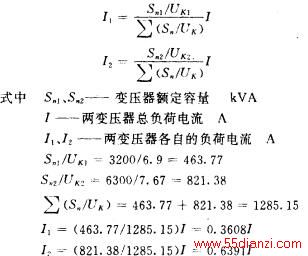

所谓经济运行曲线,就是变压器在各种运行方式下,变压器损失率随负荷电流变化的曲线。 某变电站两台主变的技术参数如下: 1#主变:型号 SJ-3200/35/6.3 阻抗电压Uk1=6.9% 铁损ΔPO1=10.5kW 额定铜损ΔPmn1=33.5kW 6.3kV侧额定电流In1=293A 2#主变:型号SZL7=6300/35/6.3 阻抗电压UK2=7.76% 铁损ΔPO2=8.5kW 额定铜损ΔPmn2=43.0kW 6.3kV侧额定电流In2=577.4A 我们就以这两台变压器为例,讨论变压器经济运行曲线的绘制。 一、单台空压器的经济运行曲线 为了使讨论简单化,我们假定变压器电压为额定电压(6.3kV),负载功率因数不变(cosφ=0.9)。 一台变压器铁损ΔP0为一不变损耗,铜损随负荷电流的变化而变化,为ΔPmn(I/In)2,那么变压器的损失率(a)随负荷电流(I)变化的表达式为:式中 α——变压器损失率% Un——变压器额定工作电压kV I——负载电流A ccosφ——负载功率因数 在一般运行情况下,变压器损失功率ΔPmn(I/In)2比输出功率 小得多,为了使分析简单,我们将上式简化为将α对I求导取极值,得: 当ΔPmn(I/In)2=ΔPO时,α有最小值,即当变压器的铜损等于铁损时,变压器的损失率最小,也就是说最经济,此时例如2 #主变,当 时,变压器损失率最低。 将l#主变的有关参数代入(1)式,利用列表求坐标点的方法,描点即可绘制出该变压器的经济运行曲线l。 用同样方法可绘制2#主变经济运行曲线2。 二、两台变压器并列运行的经济运行曲线 由于两变压器的阻抗电压不同,并列运行时,两变压器所带负荷并不与变压器额定容量成正比,我们在绘制两变压器并列的经济运行曲线时,必须考虑阻抗电压的影响。每台变压器的负荷电流与总负荷电流有如下关系:并列运行的两变压器的总损失率为将已知参数代入(1)式中,利用列表求坐标点的方法,描点绘制出两台主变并列运行的经济运行曲线3。 从图中可以看出,每条曲线都有一个最低点,即某种运行方式下,变损率最低点。两条曲线的交叉点,即为改变运行方式的点。
