中压配电变压器位置优化规划方法分析

点击数：7648 次录入时间：03-04 12:01:16 整理：http://www.55dianzi.com 电工文摘



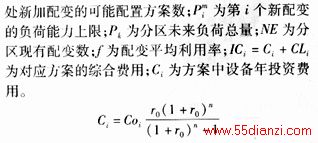

其中：Coi为设备一次投资费用；r0为贴现率，一般取为0.1；n为设备预期使用年限，一般为20年；CLi为方案中设备近似折算年损耗费用。
　

为设备最大负荷时的损耗。

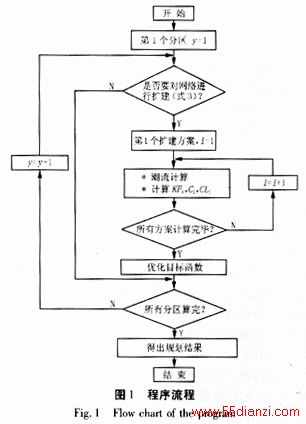

　　对于优化问题式（10）~（13）的求解可以采用一般的整数规划方法，计算流程图见图1，对每个规划分区进行优化计算后可以得到整个地区的规划结果。 2算例

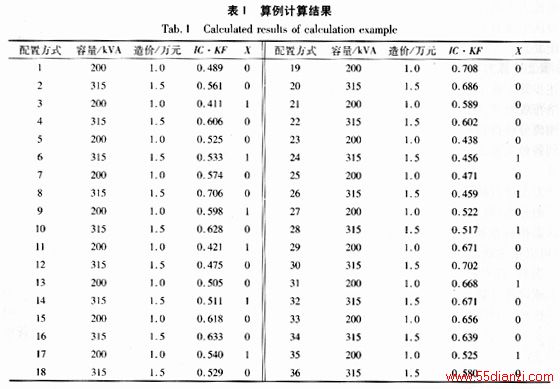

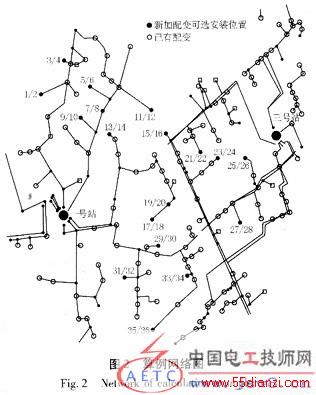

　　这里对一个样例小区进行规划，该小区分别由2个变电站（2×20 MVA与2×31.5 MVA），8条配电线路供电（配电线路主干采用LGJ240导线，分支采用LGJ-150），现有配变99台总容量为25045 kVA，现状年（2002年）小区负荷为15.8 MW，如图2。分区内的负荷年增长率为3.3%，预计到2005年负荷达到17.4 MW。区内共设置18个位置可供安装新加配变，这里提供2种新加配变的容量选择：200 kVA与315 kVA，图中新加配变上的标记“n/(n+1)”，n指该处配置小容量200 kVA的方式，n+1指该处配置大容量315 kVA的方式。按本文所提方法建立目标函数，采用分支定界法进行优化，结果见表1，结果表明该例中网络供电能力可以满足负荷的发展，但需新上配变11台。

3结论
　　本文提出了一种用于配网规划中配电变压器配置的优化算法，不象一些常用算法那样包含大量的非线性优化计算，该方法通过启发式处理过程把这一问题简化为线性整数规划问题进行求解，因而具有简单灵活、适用性强的特点。使用表明，对于一些地域面积不大、网络结构不甚复杂的系统具有计算速度快，收敛性好的特点。参考文献［1］中国电机工程学会城市供电专委会,中华人民共和国能源部、建设部(Urban Power Supply Committee of the CSEE, Energy and Construction Department of PRC).城市电力网规划设计导则(Guide for the Design and Planning of Urban Power System)［Z］.1993.
［2］全国电力系统城市供电专业工作网(Urban Power Supply Network of National Power System).城网动态(Technique of Urban Power System)［Z］.1998.
［3］陈章潮，唐德光(CHEN Zhangchao, TANG Deguang).城市电网规划与改造(Theories in Planning or Restructure of Urban Power System)［M］.上海：上海交通大学出版社(Shanghai:Shanghai Jiaotong University Press),1999.
［4］马仲藩(MA Zhongpan).线性整数规划的数学基础(Mathematical Foundations of Integral Linear Optimization)［M］.北京：科学出版社（Beijing:Science Press）,1998.
［5］胡运权(HU Yunquan).运筹学基础及其应用(第三版)(Application of Operation Science, Third Edition)［M］.北京：科学出版社（Beijing:Science Press）,1998.
［6］何仰赞，温增银，等(HE Yangzan, WEN Zengyin, et al).电力系统分析（下册）（Analysis of Power System, Part Two）［M］.武汉：华中理工大学出版社（Wuhan:Huazhong University of Science & Technology Press）,1985.
［7］王锡凡（WANG Xifan）.电力系统规划基础(Techniques for Power System Planning)［M］.西安：西安交通大学出版社（Xi′an:Xi′an Jiaotong University Press）,1994.
［8］焦留成（JIAO Liucheng）.实用供配电技术手册（Practical Techniques for the Work in Distribution System）［M］.北京：机械工业出版社（Beijing:China Machine Press）,2001.
［9］杨期余（YANG Qiyu）.配电网络（Distribution Power System）［M］.北京：机械工业出版社（Beijing:China Machine Press）,1998.
［10］张仲池（ZHANG Zhongchi）.城市中区配电网设计计算实例(Examples and Methods Design of MV Distribution Power Network in Urban Area)［J］.湖南电力(Hunan Electric Power),1996,(5):41-43.
［11］王平洋（WANG Pingyang）.配电网系统规划中的若干重要问题（View of Some Important Items in Distribution Power System Planning）［J］.电网技术(Power System Technology),2001,25(5):1-5.
［12］单逢康（SHAN Fengkang）.苏州新区中压配电网规划与实施（Planning and Structuring of the MV Distribution System in the New Region of Suzhou）［J］.江苏电机工程（Jiangsu Electrical Engineering）,1998,(1):6-10.
