LB90G矢量控制变频器是我公司自主研发和生产的高性能变频器。在设计中我们就一直本着追求高性能，并适用而广泛的理念，随着新产品的推出，我们首先选中的应用场合就是电梯，因为它直接考验了变频器转矩响应的快速性、控制的准确性以及速度控制的精确性。
协同某电梯公司工程调试人员对某公司电梯进行了改造,该公司电梯使用德国奔克控制器,变频器使用日本安川,电机15KW,日本安川变频器15KW，我们进行了同等规格替代使用了LB90G-4T0150BE(15KW),下边我先简单介绍一下电梯的运行模式和工作方式：

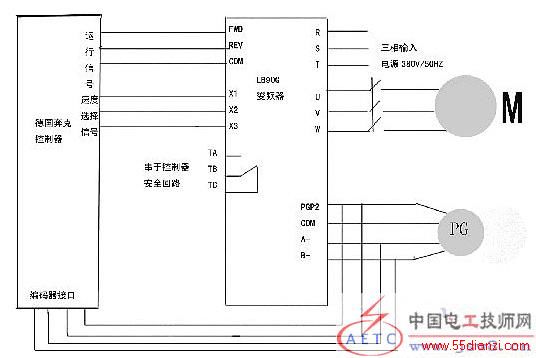

600)makesmallpic(this,600,1800);">如上图所示，电梯机械部分主要由轿厢，对重通过曳引机的曳引轮，再由变频器来控制轿厢与对重的相对平衡，具体控制回路如下图：

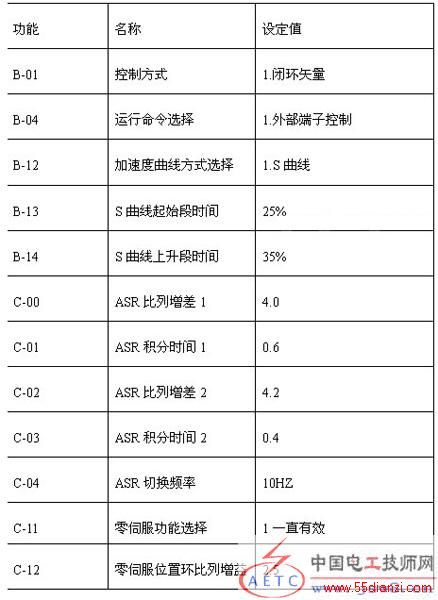

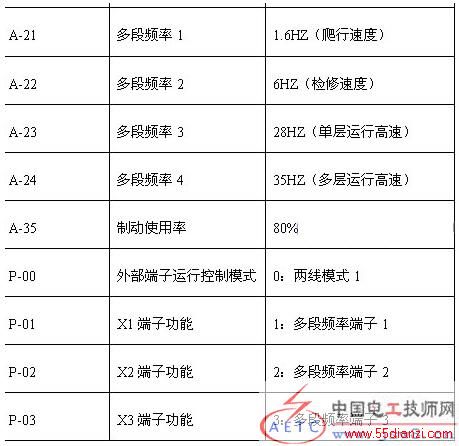

600)makesmallpic(this,600,1800);">电梯调试中对舒适度要求很高,客梯要求更高,所以在调试中对变频器的速度曲线使用了S曲线,控制器在启动和停机过程中会有一定的零速间隔时间,于是开启了零伺服功能,保证变频器在设置频率为0时,仍有足够大的力矩输出,由于有编码器脉冲反馈,使用了闭环矢量控制,具体调试过程中分为几个步骤：首先请电梯公司工程调试人员将箱吊起来，输入电机铭牌参数，并进行电机参数自学习，然后电梯重新安装好，进行参数设置，并试运行，进一步修正变频器参数，使电梯运行达到满意的效果，部分主要功能参数设定如下：
600)makesmallpic(this,600,1800);">
600)makesmallpic(this,600,1800);">使用中由于编码器为12V供电，可以使用控制板上提供的8-20V可调PGP2供电端口，实际运行情况，电梯使用舒适度等指标，已被该电梯公司工程调试人员认可，可以替代日本安川变频器。
参考文献：
LB90G矢量变频器说明书(宁波乐邦电气有限公司)
德国奔克控制说明书
