视频显示信号与MAX9406 DP-HDMI/DVI电平转

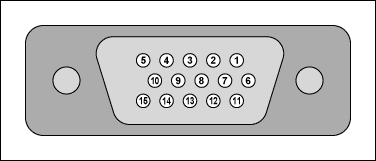

图8. VGA插头的引脚排列

表2. VGA插头的引脚排列 Pin Number Assignment1Red2Green3Blue4 5Ground6Ground (red)7Ground (green)8Ground (blue)9+5V10Ground (shield)11 12SDA13H14V15SCL

结论

我们回顾了TV显示信号的发展过程，从复合视频、S端子、分量、RGBHV到最终的HDMI。HDMI是一种高清数字RGBHV信号。TV显示信号从模拟发展到数字，每发展一步都会带来更高的清晰度。至今仍然流行的PC VGA显示器的显示信号采用的是模拟格式。VGA从早期的CGA (彩色图像适配器)和EGA (增强型图像适配器)格式发展而来，这两种早期格式实际上都是数字格式，但是没有带宽有效位编码。如果不使用DAC，VGA的分辨率将占用电缆插头的很多引脚。数字版的VGA (将在本文第2部分介绍)实际上就是DVI，用带宽有效位编码代替了DAC。
