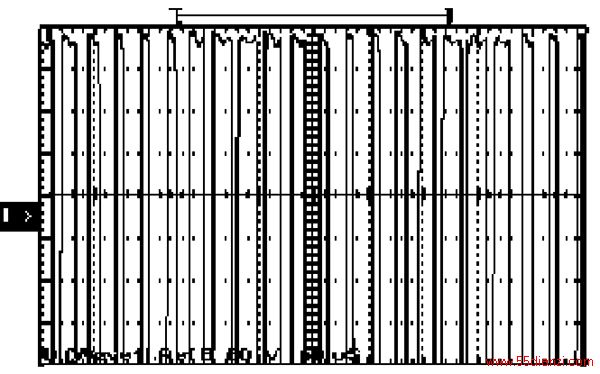

图8 上下开关管驱动波形
图9 逆变桥输出波形（量程所限）
图10 逆变桥输出波形
图11 负载波形
真正的信号是一个随机的信号，负载是一个压电换声器，本电路在M≌1.0，变压器变比为1∶7时，能使小信号放大到峰值3.2kV，输出有效值能到680V，放大信号失真很小，满足技术要求。由于高压示波器没有接口，而未能把负载两端的波形拍出来。
5 结语
1）UC3637采用为数不多的集成电路，就可构成一个完整的逆变控制电路，控制电路简单、实用，硬件投资不高，使用证明性能稳定，可靠；
2）UC3637和IR2110具有很高的抗干扰性能，一片IR2110在较大功率下可安全驱动功率MOSFET或IGBT的半桥；
3）由于IR2110具有双通道驱动特性，且电路简单，使用方便，价格相对EXB841便宜，具有较高的性价比。
