对于图5(a)的Boost电路，Q1开通后，D1将关断。但由于此前D1上的电流为工作电流，要降为零，其dv/dt将很高。D1的关断只能靠反向恢复电流尖峰，而现有的抑制二极管反向恢复电流的方法大多只适用于特定的变换器电路，而且只对应某一种的输入输出模式，适用性很差。国外有人提出了图5(b)的电路[6]，可以较好地解决这一缺陷。
图5(b)的关键在于把一个辅助二极管（D2）、一个小的辅助电感（L2）与主功率电感（L1）的部分线圈串联，然后与主二极管（D1）并联。其工作原理是，在Q1开通时，利用辅助电感及辅助二极管构成的辅助电路进行分流，使主二极管D1上的电流降为零，并维持到Q1关断。由于电感L2的作用，辅助二极管D2上的反向恢复电流是很小的，可以忽略。

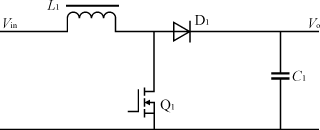

(a) Boost电路

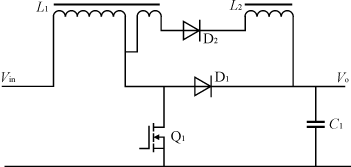

(b) 二极管反向恢复电路
图5 Boost电路及其二极管反向恢复电路
这种方法除了可用于一般的变换器电路，以限制主二极管的反向恢复电流，还可以用在输入输出整流二极管的恢复电流抑制上。图6是这种应用的举例。这种技术应用在一般的电源电路里，都可以获得有效抑制反向恢复尖峰电流、降低EMI、减少损耗提高效率的效果。

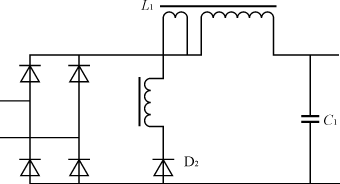

(a) 输入整流电路

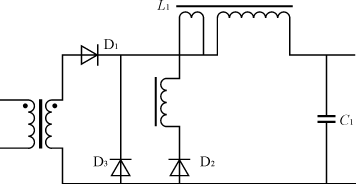

(b) 输出整流电路
图6 输入输出整流二极管反向恢复电流抑制电路
3.2.2 无损缓冲电路
在变换器电路中，主二极管反向恢复时，会对开关管造成很大的电流、电压应力，引起很大的功耗，极易造成器件的损坏。为了抑制这种反向恢复电流，减少损耗，而提出了一种无损缓冲电路[5]，如图7所示。

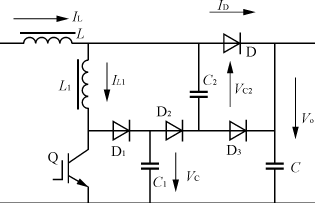

图7 无损缓冲电路
其主要工作原理是，主开关Q开通时的di/dt应力、关断时的dv/dt应力分别受L1、C1所限制，利用L1、C1、C2之间相互的谐振及能量转换，实现对主二极管D反向恢复电流的抑制，使开关损耗、EMI大大减少。不仅如此，由于开通时C1上的能量转移到C2，关断时C2和L1上的能量转移到负载，这种缓冲电路的损耗很低，效率很高。
3.2.3 无源补偿技术

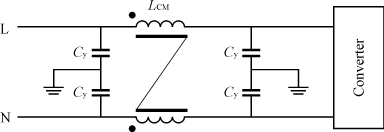

传统的共模干扰抑制电路如图8所示。为了使通过滤波电容Cy流入地的漏电流维持在安全范围，Cy的值都较小，相应的扼流线圈LCM就变大，特别是由于LCM要传输全部的功率，其损耗、体积和重量都会变大。应用无源补偿技术，则可以在不影响主电路工作的情况下，较好地抑制电路的共模干扰，并可减少LCM、节省成本。
图8 共模干扰滤波器
由于共模干扰是由开关器件的寄生电容在高频时的dv/dt产生的，因此，用一个额外的变压器绕组在补偿电容上产生一个180°的反向电压，产生的补偿电流再与寄生电容上的干扰电流迭加，从而消除干扰。这就是无源补偿的原理。
图9(a)为加入补偿电路的隔离式半桥电路。由于半桥、全桥电路常用于大功率场合，滤波电感LCM较大，所以补偿的效果会更明显。该电路在变压器上加了一个补偿线圈Nc，匝数与原边绕组一样；补偿电容CCOMP的大小则与寄生电容CPARA一样。这样一来，工作时的Nc使CCOMP产生一个与CPARA上干扰电流大小相同、方向相反的补偿电流，迭加后消除了干扰电流。补偿线圈不流过全部的功率，仅传输干扰电流，补偿电路十分简单。
同样，对于图9(b)中的正激式电路，利用其自身的磁复位线圈，可以更加方便地实现补偿。无源补偿技术还可以应用于非隔离式的变换器电路中，如图10所示，原理是一样的。

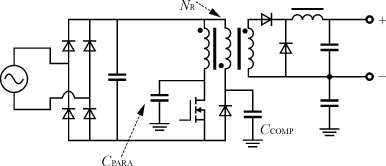

(b) 带补偿电路的正激电路

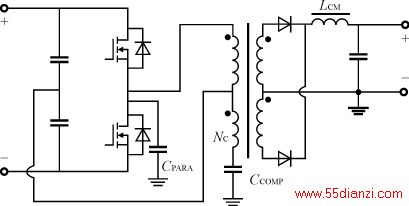

(a) 带补偿电路的隔离式半桥电路
图9 两种无源补偿电路

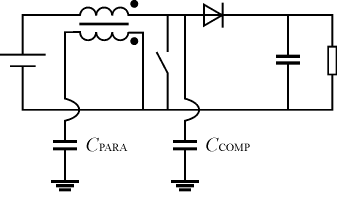

(a) Boost电路
(b) Buck电路
图10 带补偿电路的非隔离式Boost、Buck电路
需要注意的是，无源补偿技术有一定的应用条件，它受开关电流、电压的上升、下降时间，以及变压器结构等因素的影响，特别当变压器的线间耦合电容远大于寄生电容时，干扰电流不经补偿线圈而直接进入大地，此时抑制效果就不很理想。
4 结语
产生噪声的来源很多，如外来干扰、机械振动、电路设计不当、元器件选择不当以及结构布局或布线不合理等。在开关变换器中，功率三极管和二极管在开－关过程中所产生的射频能量是干扰的主要来源之一。由于频率较高，或以电磁能的形式直接向空间辐射（辐射干扰），或以干扰电流的形式沿着输入、输出导线传送（传导干扰），其中后者的危害更为严重。
开关电源技术是一项综合性技术，可以利用先进的半导体电路设计技术、磁性材料、电感元件技术以及开关器件技术等来有效地减少和抑制EMI。目前，开关电源已日益广泛地应用到各种控制设备、通信设备以及家用电器中，其电磁干扰问题、及与其它电子设备的电磁兼容问题已日益成为人们关注的热点，未来电磁干扰及其相关问题必将得到更多的研究。
