摘要： 目前国内外气体绝缘封闭开关设备(GIS)局部放电在线监测系统多采用高频(UHF)传感器技术，但实现的是低速采集，分析方法也多采用统计分析方法。这种测量及分析方法遗漏了大量的放电故障特征信息。文中介绍了一种基于LabWINOOWs/CVI软件开发平台开发的GIS局部放电在线监测系统软件。它采用传统统计法测量和高频宽带测量2种方法，实现了局部放电统计分析和单次放电脉冲波形分析，对GIS盘式绝缘子的绝缘状态进行诊断。该监测软件调用MATLAB的高级分析工具包实现了小波和分形等复杂数据分析，从而实现了对局部放电信号的定量分析；基于ODBC的数据库技术实现CVI与Oracle数据库互联，采用数据库管理大量历史数据；基于Datasocket协议的软件设计实现网络通信。
关键词： 气体绝缘封闭开关设备(GIS)；局部放电；在线监测
通过对气体绝缘封闭开关设备（GIS）进行局部放电在线监测，可及时掌握GIS绝缘缺陷发生与发展的情况。对于GIS局部放电的测量，国内外已有大量的研究，但是尚未见到有关软件设计与数据分析技术的报道。
本文介绍的GIS局部放电在线监测系统是一种采用统计测量法和高频宽带测量法进行综合测量与数据分析的系统。基于这种测量手段的系统软件的设计主要涉及数据采集技术、数据分析技术、数据库存储技术与网络通信技术4个方面。
放电信号统计测量法是将连续采集多个工频周期的信号，进行统计分析，以寻找放电信号的统计规律；高频宽带测量是采集GIS中的高频单次局部放电波形，并采用了纳秒级单次放电波形时频分析、时域和频域指纹分析及基于小波的分形维数分析等方法进行信号的特征提取。本文开发的软件以LabWINOOWs/CVI为开发平台，结合MATLAB和Oracle8i数据库，并采用了DataSocket、ODBC等技术，开发出实用稳定的GIS局部放电在线监测软件，并与硬件系统集成，已在一变电站稳定运行超过10个月。
1 系统软件设计
GIS局部放电在线监测系统构建方案示意图如图1所示。根据高频局部放电信号的传输和抗干扰的需要，可将GIS局部放电在线监测系统设计成上、下位机结构。使用天线传感器测量到的局部放电信号经过硬件选通与调整后，分别由数据采集卡和示波器进行数据采集，送入下位机分析诊断单元进行统计法和高频宽带法的分析与诊断，结果数据传送到上位机监控单元，上位机软件实现网页发布功能，最终达到了远程监测的目的。

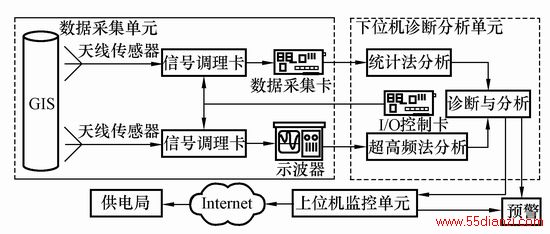

图1 系统构建方案示意图
因此，测量控制与监测软件系统也应由上位机软件和下位机软件组成。本文以LabWINOOWs/CVI作为开发工具，结合MATLAB和Oralce大型软件进行数据分析和存储等，并采用DataSocket协议实现上、下位机实时数据的传送。将下位机设计成具有参数设置、I/O配置、数据采集、数据分析、数据保存、数据上传等功能，将上位机设计成具有数据接收、显示实时局部放电波形、保存数据、历史查询、预警和打印等功能。
2 软件关键技术
2.1 数据采集技术
该系统对于统计测量法和高频宽带测量法，分别采用DAQScope5102数据采集卡和TDS3052B示波器进行采集。
(1) 采集卡采集。DAQScope 5102采集卡为I/O接口设备，采用LabWINOOWs/CVI环境下专用的采集卡驱动软件包编写采集驱动程序［1］，采样程序流程包括采集卡参数设置和数据采集2个部分。为了实现局部放电信号的统计分析，必须连续采集若干（如50个，即为1s的时段）工频周期时间内的放电信号，同时为了进行相位谱图分析而引入采集电压基准信号。所以该系统软件设置采集卡每次的采集时间为0.02s，采样率可以由用户自行设定，采集过程由采集卡0通道引入基准电压，对1通道进行触发采集。
(2) 示波器采集。虚拟仪器开发过程中，I/O接口设备驱动控制软件形成VISA规范，它适用于虚拟仪器系统的标准应用软件接口（API）。VISA通过调用底层驱动程序来实现对仪器的编程，其层次见图2。基于此规范开发的虚拟仪器软件体系结构见图3［2］。

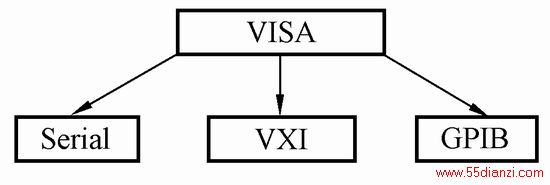

图2 VISA内部机制

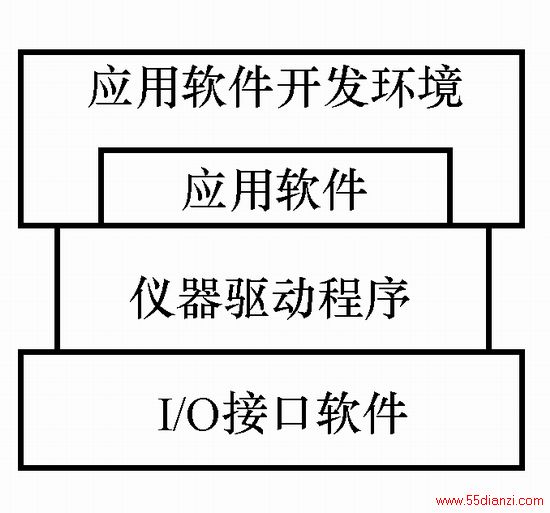

图3 虚拟仪器的软件体系结构
仪器驱动程序模块是连接上层应用软件与底层I/O软件的桥梁，应用程序通过仪器驱动程序，控制仪器的读写。
该系统使用GPIB总线，通过软件仪器驱动程序对GPIB总线的控制进行示波器采集。测试系统如图4所示。其中，GPIB接口卡实现GPIB总线和PCI总线的连接。
图4 GPIB总线虚拟仪器测试系统
该模块程序设计需要安装示波器仪器驱动函数包tkds30xx.fp，在LabWINOOWs/CVI环境下进行开发。其流程为：采集初始化，采集参数设置，分配内存，采集、读取数据，释放内存。采集初始化主要是设置示波器硬件参数。该系统软件中固定设置为Normal测量方式、CH1通道采集、交流耦合方式、1GHz频率上限、最小采样2
500点，用户可更改参数为采样时间、触发后响应时间、触发方式、触发延续时间、触发源、触发电平与触发耦合方式等。
2.2 数据分析技术
分别采用统计分析法和单次放电波形分析法对上述2种手段采集到的数据进行数据分析。
(1) 统计法分析。该模块对采集卡采集的放电数据进行统计分析。首先，由用户选择滤波器进行数字滤波，滤波种类包括FIR与最小均方(LMS)滤波；然后，根据统计算法，计算最大放电量、平均放电量、放电次数等放电统计参数；最后，根据计算结果利用统计分析法判断GIS运行状态。放电数据的统计算法分析流程如图5所示。

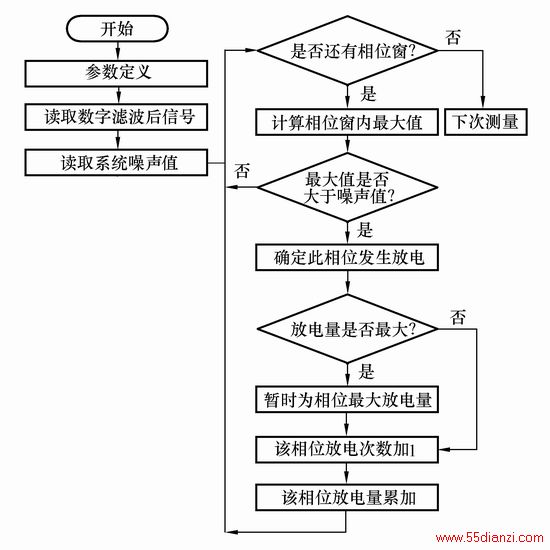

图5 统计法数据分析流程图
(2) 单次放电波形分析。对于示波器采集的单次放电波形，该软件模块通过时频分析、时域指纹图分析、频域指纹图分析和基于小波的分形分析方法对分维数进行计算。对于这些复杂算法的数据分析，采用具有强大的数学运算功能的MATLAB进行后台处理，最终将处理结果返回给主程序。通过在CVI中建立数据交换ActiveX服务控件，建立了CVI和MATLAB之间的接口，然后在CVI中调用MATLAB的功能函数，从而实现CVI与MATLAB混合编程。程序流程为：启动MATLAB，将MATLAB窗口最小化，读取数据，将数据发送给程序MATLAB和MATLAB进行计算并返回计算结果，关闭MATLAB。
2.3 数据库技术
基于开放数据库互联（ODBC）接口和CVI数据库驱动程序，该软件设计采用CVI与Oracle 816数据库的互联以及CVI对数据库的读写操作［3］，从而实现局部放电波形和各种放电特征信息数据的存储和历史查询。
(1) ODBC它是一种被广泛应用的数据库接口标准。它定义了与数据库无关的编程模型，提供了一套统一的编程接口，可以访问任何具有ODBC驱动程序的数据库［4］。Oracle支持ODBC。对ODBC驱动器进行注册后，建立Oracle数据源，应用程序通过与数据源进行连接，实现对数据库的插入、更新、查询、删除记录等操作。
(2) 数据库操作。通过调用数据库函数库SQL，能够编写CVI对数据库的操作程序［5］。因此需要先将数据库函数库SQL文件添加到工程中，然后编写程序。
数据库操作程序步骤如下：连接到数据源，激活SQL检索语句，执行SQL操作语句，解除SQL检索语句，断开与数据源的连接。其中，在“执行SQL操作语句”这一步骤中，进行数据库读、写等操作。写操作(即插入数据)的操作步骤为：绑定参数，给参数赋值，写入数据库。绑定参数的数据类型相必须与数据库表中的相应列的数据类型相一致。
2.4 网络通信技术
该系统软件通过CVI中的DataSocket库实现了上、下位机软件的实时数据传输，包括实时放电波形和放电特征信息数据的传输。
DataSocket库为NI的DataSocket编程提供了支持。它使用DataSocket服务器为互联网上运行在不同计算机的应用程序间的数据交换提供支持。可以用DataSocket库从DataSocket传输协议服务器读取数据或把数据写入文件或DataSocket传输协议服务器。
下位机软件上传数据程序流程为：读取要上传的数据，将数据赋予一数据结构，将结构传给DataSocket服务器。对于接收数据程序流程，则与上传的顺序相反。
3 挂网运行
该GIS局部放电在线监测系统于2003年7月在甘肃省天水供电局玉泉变电站安装投运，软件至今运行稳定，通过监测保存了大量现场数据。现场检测的局部放电波形见图6。单次放电波形的高级分析图见图7。2003年7月到2004年3月的历史趋势查询见图8。
图6 局部放电波形
图7 单次放电波形分析图

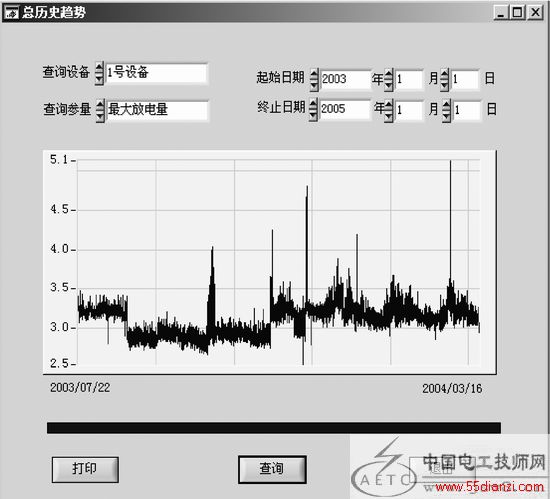

图8 历史趋势查询
4 结论
本文根据实际需求，基于LabWINOOWs/CVI、MATLAB、Oracle几种软件开发平台，详细介绍了GIS局部放电在线监测系统的软件开发。该软件具有数据采集、数据分析、数据库存储与读取以及故障预警等功能。数据采集实现了高频宽带信号的不失真采集，CVI与MATLAB联合编程实现了复杂数据分析，与Oracle连接实现了大数据量存储和数据管理，并通过Datasocket网络协议实现了上、下位机实时通信。该监测软件在现场长期自动运行，稳定性良好。
