4基于GIS配电网的分析算法
根据定义的模型，拓扑分析中包含两类基本元素：节点和线。节点指网络拓扑中所有点，包含结点，而结点只是节点的一种。
网络拓扑中的线并不完全代表一条线路，因为在实际工程中同一条线路可能包含不同的型号，因此在进行配网分析的时候，必须把这样的线路分段，同一个线路名可能对应几条连接线，但各条线路的SMID号不一样，因此在程序中如果要对线路处理，常常根据SMID和线路名称关联。
本文提出的算法是基于GIS的拓扑分析，因此抛开了传统的搜索方法中的关联矩阵，这样在分析搜索的时候我们只需要借助GIS平台的拓扑分析函数，就可以很方便快速地实现配电网拓扑分析的系列功能。在市面上的Arc/Info、Mapinfo及Supermap等GIS平台都支持拓扑图的查找邻近节点、比邻节点、与点相连的线等功能。结合电力拓扑中节点的特性和程序运行的效率，在搜索过程中只需考虑节点，而线的带电与否只需要判断线是否与带电的节点相连来判断，这样大大地减少了搜索过程中的循环次数，也保证了程序的稳定性。因此，GIS的配电网拓扑分析其实质就是拓扑节点的分析。

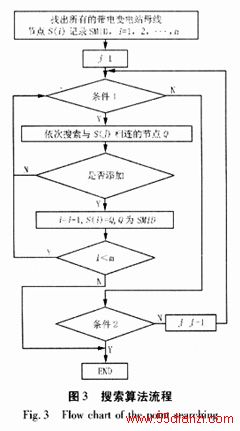

根据拓扑节点形成可知，节点包含4类：电源节点，开关节点、用户节点、结点。该算法只需要确定网络分析的搜索条件，就可以对网络实行各种配网分析。本文以停/供电分析为例，来说明节点分析算法。其流程图如图3所示。
图3说明如下：
1) S(1,2,3…,m)是初值为-1，记录所有带电节点的SMID号的数组；
2) m是拓扑图中节点的数目；
3) 条件1是指：S(j)是否有相连的节点和与其相连的节点是否未被搜索完；
4) 条件2是j≥m或s(j)=-1；
5) 是否添加：表示搜索到的节点是否加入数组S（m）中，具体是判断S(1,2,3，…,n) 数组中是否已有与S(j)节点相连的节点Q的SMID号,如有就不添加，执行条件选择N；否则判断Q节点类型，如果Q节点属于开关节点且其元素状态为FALSE（开关断开），那么也不需要向数组S(n)添加，执行条件N，其余的情况都需要向数组中添加节点SMID号，执行条件Y。
本文提出的GIS的配电网分析方法已经成功的运用于西北某地GIS配电网系统，改变了已往配网管理混乱，效率低下，供电质量过低的弊端。
5结论
本文提出的基于GIS的配电网分析方法是在全国广泛地应用GIS的大背境下，经过理论研究和实际工程实践的结果，能大大地提高配电网的管理水平、改善电能质量。
参考文献
［1］陈述彭，鲁学军，周成虎(CHEN Shupeng, LU Xuejun, ZHOU Chenghu).地理信息系统导论（The Introduction of Geography Information System）［Ｍ］.北京:科学出版社(Beijing:Science Press),2000.
［2］杨群,李伟,等(YANG Qun, LI Wei,et al).基于GIS构建配电网拓扑关系的方法(Topology Analysis of Distribution Management System Based on Geographical Information System)［Ｊ］.电力系统自动化(Automation of Electric Power Systems),2003,27(9):79-82.
［3］周步祥,刘欣宇(ZHOU Buxiang, LIU Xinyu).基于网络图形的配电网拓扑分析方法及应用(Network Graphbased Power Distribution Network Topology Analysis and Its Application)［Ｊ］.电力系统自动化(Automation of Electric Power Systems),2003,27(8):67-70.
［4］刘健(LIU Jian).变结构耗散网络（Structure Variable Dissipated Network）［Ｍ］.北京：中国水利水电出版社（Beijing:Publishing House of China Water Resources and Hydropower）,1999.
