基于小波重构的电力电缆故障测距方法

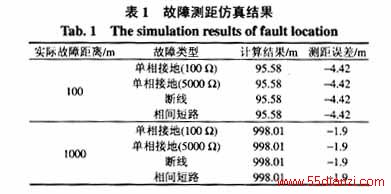

该电缆分别在距离首端100m和1000m处发生单相接地（接地电阻分别为100W和5000W）、断线和相间短路。仿真采用的脉冲为矩形脉冲，采用Daubechies小波对采集到的信号进行六层分解并在尺度21上对高频进行单支重构。由表1所示仿真结果可以看出，本文所提出的方法在近距离故障时也能具有很好的效果，故障类型和接地电阻基本上不影响测距结果。

5  结论
    小波变换特有的尺度伸缩功能使其能有效地检测到非平稳信号的瞬时、畸变成份，并能指出其在时域中产生和持续的时间。正是这些特性使得小波分析对信号突变的捕捉具有明显的优势。本文的研究表明：
    （1）将故障相和健全相的电流差信号用于电缆测距，不仅可以消除传统电缆故障行波测距存在反射波识别死区的问题，还可以免受分支接头或其他阻抗不匹配点的反射波的干扰，易于识别。
    （2）利用小波变换对反射波进行处理，不仅可以更为准确地对反射波的到达时间进行定点，而且可以减小波速不确定性给测距所带来的误差。

参考文献

[1]         Weeks W L，Diao Y M．Wave propagation characteristics in underg-round power cable[J]．IEEE Tran，on PAS，1984，PAS-103(10)：2816-2824．
[2]     Steiner J P，Weeks W L，Ng H W．An automated fault LOCAIION system[J]．IEEE trans．on PWRD，1992，7(2)：967-978．
[3]     李建平，唐远炎．小波分析方法的应用[M]．重庆：重庆大学出版社，1999．
[4]     Mognago F H，Abur A．Fault LOCAIION using wavelets[J]．IEEE Trans．On PWRD，1998，13(4)：1475-1480．
[5]     董新洲，贺家李，葛耀中（Dong Xinzhou，He Jiali，Ge Yaozhong），小波变换在行波故障检测中的应用（Application of wavelet transform in detection of fault travelling waves）[J]．继电器（Relay），1998，26(5)：1-4．
[6]     Inoue N，Tsunekage T，Sakai S．On-line fault LOCAIION system fo 66　kV underground cables with fast O/E and fast A/D technique[J]．IEEE Trans.on PWRD，1994，9(1)：579-584．
