本文探讨利用GPRS/CDMA网络对无人值守设备进行远程无线监控的方案。
无人值守设备的稳定使用、售后支持、新版本更新一直是费时费力的难题，本方案提供一种安装简单，节省人力物力的远程监控和维护的方案，即通过GPRS/CDMA无线网络进行无人职守设备的远程监控。

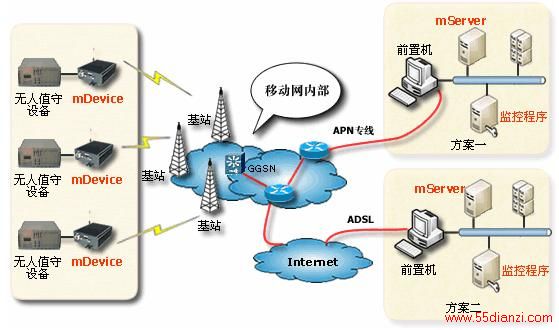

2系统结构
Ø 系统结构： 如上图所示，主要由mServer、mDevice、用户设备（上图以无人值守设备为例）、监控程序组成。
Ø mServer： 一款运行在WINOOWs/Linux操作系统上的无线通信服务软件。mServer具有良好的人机界面，简单易用。mServer集成了强大的通信功能，可以对eTung各系列mDevice进行映射管理、查看状态、链路测试、远程配置、远程更新等操作。基于eTung自主研制的ETCPTM协议，mServer保证了无线通讯的可靠性及用户数据的完整性。
Ø mDevice： eTung的各系列无线终端的通称，如MD600、MR900。mDevice一方面通过无线（如：GPRS/CDMA/3G）连接到Internet，并接入到mServer，另一方面通过网口或者串口连接着用户设备。
Ø 用户设备： 指远端的各种采集设备或者RTU等无人值守设备。这些设备是mDevice的数据源和目标。
Ø 监控程序： 指通过DCC接口或其他方式与mServer相接的用户程序，能对从mDevice接收到的数据进行分析、处理、显示、存储，从而完成对无人值守设备完成监控或者软件升级。它既可以与mServer运行于同一台计算机上，也可以运行在与其有网络连接的其他计算机上。
Ø 数据流向： 采集设备 ←→ mDevice ←→ mServer ←→ 监控软件。
Ø 中心网络选择： 方案一后台监控是通过专线直接连接到无线网络，稳定性、安全性好。方案二中后台监控是通过Internet连接到无线网络，方便、费用底。
3 监控程序
最简单的监控程序可以就是一个超级终端，通过虚拟串口连接mServer。无人值守设备的串口发出的运行信息通过超级终端显示出来，更复杂的监控程序可能需要再次开发，总之，监控程序必须配合无人值守设备上的监控通讯协议，而利用mDevice + mServer架构起来的透明通道是作为传输这种通讯协议数据的一种手段。对多个无人值守设备的监控一般需要开发DCC接口。

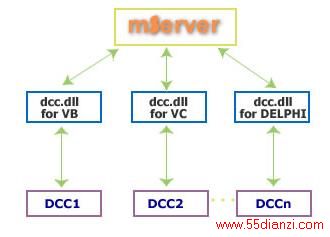

DCC简介
,
DCC（Data Center Client）是用户自己开发的应用系统。
对于mServer而言，用户的应用系统就是它的一个Client，所以，称为DCC。DCC和mServer之间采用了经典的C/S模式，一个mServer可以同时和多个DCC通信。eTung为提供了动态链接库来支持用户开发DCC和mServer的通信接口。开发包有三个版本，以支持使用不同开发语言的用户，包括VB、VC和Delphi。对于使用组态软件开发DCC的用户，eTung提供了由三维力控开发的组态软件接口开发包。
4 设备选择
mDevice中的MD-600系列是合适的选择。
Ø 适用于工业现场： 符合各种工业使用标准，具体请参照MD-600简介。
Ø 适用于GPRS和CDMA两种网络： MD-600包括支持GPRS的MD-600G和支持CDMA网络的MD-600C两种型号。其使用方式和接口全部一样，用户不用同时熟悉两种产品。
Ø 节省流量，适合监控使用：<, /SPAN> MD-600支持4种在线模式，包括永远在线、按需在线、按时在线和唤醒在线。其中按需在线和唤醒在线可以大量的节省流量和费用：加电后并不连接到GPRS或CDMA网络，当收到无人值守设备的数据后或收到唤醒的短信或振铃，则连接到mServer；另外Address-IMEI Mapping技术及智能尝试间隔设置都可以有效减低流量，节省费用。
Ø 支持动态域名： MD-600可以通过动态域名找到后台监控中心，从而后台不用使用固定IP地址。
Ø 远程配置： mServer 中心端远程配置及短信配置使得用户可以远程改变MD-600的各项配置并重启动，配置项中包括改变后台监控中心的动态域名和IP地址。
MD-600简介
· 基于ARM平台、8M数据缓存，内置GPRS/CDMA无线模块
· 嵌入式Linux系统，包含TCP/IP协议栈以及ETCPTM协议，保证传输数据不丢失
· 提供独立RS232配置串口及标准RS232/485数据接口
· 符合电工电子产品低温GB/T2423.1、高温GB/T2423.2的要求，适于在气候条件恶劣的地区及户外使用
· MD-600G可以快速连接RTU、PLC、工控机等设备，实现数据透明传输，广泛应用于电力抄表、配电自动化、路灯监控、道路交通等行业
5 组件清单及费用粗算
类别
组件
单价(元)
软件
mServer
免费
DCC客户端开发包
免费
用户自己开发的监控程序
－
硬件
MD-600C
MD-600G
PC机
－
网络环境
按不同方案和使用价格差别很大，可以联系我们讨论出一个优选方案
· 方案一：
o 监控中心专线接入到移动网络
o 专网卡，GPRS网需要APN SIM卡，CDMA网需要VPDN UIM卡
o 每个监控点需要一台MD-600
· 方案二：
o 监控中心接入到Internet，比如通过ADSL
o GPRS/CDMA普通上网卡
o 每个监控点需要一台MD-600
