摘要：家庭电气设计是在装潢设计(这里是指家具、电器设备的布局以及房顶的设计)完成后再进行的。由于每个家庭的装潢设计各有千秋，家用电器的配置也不尽相同，因此，这里只能谈一些电气设计原则供读者参考
关键词：电气设计 设计符号 代号 原则
1．家庭电气设计原则 家庭电气设计是在装潢设计(这里是指家具、电器设备的布局以及房顶的设计)完成后再进行的。由于每个家庭的装潢设计各有千秋，家用电器的配置也不尽相同，因此，这里只能谈一些电气设计原则供读者参考。
(1)照明、插座回路分开把照明与插座回路分开的好处是：如果插座回路的电气设备发生故障，仅此回路的电源中断，不会影响照明回路的工作，从而便于对故障回路进行检修；反之，若照明回路出现短路故障，此时就可利用插座回路的电源，接上台灯，进行检修。
(2)照明应分成几个回路这样，一旦某一回路的照明灯出现短路故障，也不会影响到其它回路的照明，就不会使整个家庭处于黑暗中。
(3)对空调、电热水器等大容量电器设备，宜一个设备设置一个回路如果合用一个回路，当它们同时使用时，导线易发热，即使不超过导线允许的工作温度，也会降低导线绝缘的寿命。此外，加大导线的截面可大大降低电能在导线上的损耗。
(4)插座及浴室灯具回路必须采取接地保护措施浴室插座除采用隔离变压器供电(如电须刀插座)可以不要接地外，其它插座则必须用三极插座。浴室灯具的金属外壳必须接地。
(5)接地措施
①不能用自来水管作为接地线。新建住宅楼都配置了可靠的接地线，而老式住宅往往无接地线，不少老式住宅用户就以自来水管作为接地线。这是不正确的做法。曾有因触及带电的自来水龙头而电击身亡的事故报道。
②浴室如采用等电位联结则更安全。浴室是潮湿环境，人即使触及50V以下的安全电压，也有遭电击的可能。所谓等电位联结，就是把浴室内所有金属物体(包括金属毛巾架、铸铁浴缸、自来水管等)用接地线连成一体，且可靠接地。
③接地制式应和电源系统相符。电气设计前，必须先了解用户电源来自何处，以及该电源的接地制式。接地保护措施应与电源系统一致。
④每个回路应设置单独的接地线。有些人认为：接地线中的电流很小，几个回路合用一根接地线可节约装潢费用。这是错误的。因为在正常工作时，接地线中的电流的确很小，但在发生短路故障时，接地线中流过的电流大大超过相线正常工作时的电流。其次，从可靠性角度考虑，——个回路一根接地线更可靠。
⑤有了漏电保护，也应有接地保护。任何一种电气产品，都有出现故障的可能，漏电开关也有出现故障的可能。有了接地保护，当漏电开关出现故障时，接地保护仍能起到保护作用。但漏电开关的输出中性线不准碰地，否则，漏电开关无法合闸。
⑧有了良好的接地装置，每户仍应配置漏电开关。当发生电气设备外壳带电时，接地装置的接地电阻再小，在故障未解除前，设备外壳对地电位是存在的，有电击可能。若采用漏电开关，只要漏电电流大于30mA，在0．1s时间内就可使电源断开。插座所接的电气设备，人体随时有接触的可能，因此，插座要有漏电保护。挂壁式空调因人手难以碰到，故可不带漏电保护。
(6)每户用电容量要和设计能力相符，不要盲目装接大功率电气设备为此，每户居民在电气装潢前，应初步估计室内负荷总容量，避免超过该户的设计负荷。具体数字可向当地物业管理部门咨询。
(7)电气安全设计是重点每个家庭中的家用电气设备总有好几件，天天要接触。家中既有不医事的小孩，也有略懂电气知识而不懂电气安全知识的大人，会玩弄电气设备，为了确保用电安全，电气安全设计必须作为重点。对小孩能触及的插座，应选择带保护板的插座，避免小孩把金属物体塞进插座内造成电击。
(8)不要选用“三无”产品因使用劣质的电加热器淋浴而发生电击死亡的事故，报纸刊载已有多起。因此，家庭装潢中不要选用“三无”产品，尤其是插座，“三无”产品充斥市场，应注意鉴别。不要盲目追求进口货，建议购买国产的名牌货。

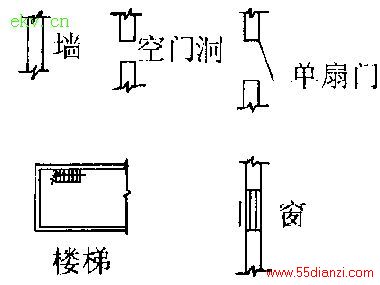

2．家庭电气装潢设计中常用的图形符号和文字代号 (1)建筑平面图例
(2)常用电气图形符号见附表。
(3)线路与灯具安装方式代号
⑦线路敷设方式代号
PVC——用阻燃塑料管敷设
DGL——用电工钢管敷设
VXG——用塑制线槽敷设
GXG——用金属线槽敷设
KRG——用可挠型塑制管敷设
⑦线路明敷部位代号
LM—沿屋架或屋架下弦敷设
ZM——沿柱敷设
QM——沿墙敷设
PL——沿天棚敷设
③线路暗敷部位代号
LA——暗设在梁内
ZA—暗设在柱内
QA—暗设在墙内
PA——暗设在屋面内或顶棚内
DA——暗设在地面或地板内
PNA—暗设在不能进入的吊顶内
④照明灯具安装方式代号
D——吸顶式
L——链吊式
G———管吊式
B——壁装式
R———嵌入式
BR———墙壁内安装
(4)设备标注方法’
⑦配电线路的标注方法
a——b(c×d)e——f其中：a--回路编号
b--导线型号
c--导线根数
d--导线截面
e--敷设方式及穿管管径
f--敷设部位

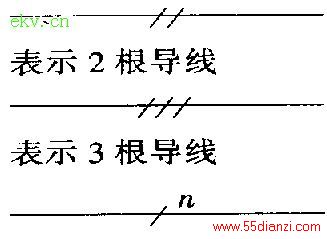

表示2根导线
表示3根导线
表示n根导线
⑦照明灯具标注方法
灯具吸顶安装标注方法：
其中：a--灯数
b--型号或编号
c--每盏照明灯具的灯泡个数
d--灯泡容量，W
e--灯泡安装高度，m
f--安装方式
L--光源种类，白炽灯或荧光灯
