汽车熔断器的失效保护方法（4）

这种保护算法准许出色多个涌流，同时不会强制系统处理比正常高出很多的稳态电流。因此，这种算法提供一个强健的保护功能，既可以保护开关本身，又可以保护被开关驱动的线束。再加上其它的安全机制，如内置的看门狗和激活功能，这个已经很安全的解决方案将会变得更加安全。

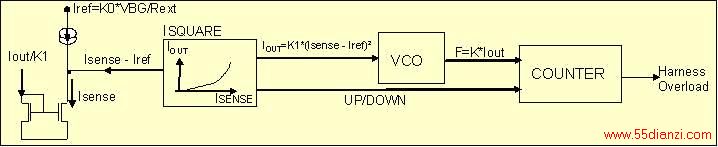

利用一个升降序计数器，可以在芯片上实现这个算法，控制该升降序计数器的是流经开关的电流的平方(图 9)。

　

计数器的方向由参考电流确定。当检测电流高于参考电流阈值时，计数器升序计数，速率与检测电流和参考电流的差的平方成正比。当检测电流低于参考电流阈值时，计数器以固定值降序计数。固定降序计数值的设定目的是更好地估算熔断器的散热性。

这个阈值涌流要比电线的电流处理能力略低（如图5所示，小于14A DC)。计数器一旦达到某一个预设值后，输出就会被立即关断。因为这种算法是利用熔断器型的特性保护电线，所以直到微控制器重新初始化，将输出重新导通之前，驱动器始终保持关断状态。


                                图10：采用保护算法的外推i2-t曲线与电线和熔断器比较

实现这种保护方法的智能开关系列产品的应用，可降低给定车身电子模块的线束成本，限制熔断器的数量，同时提高可靠性和安全性。

当一次短路输出最终烧毁了她的BCM时，车厢内充满了刺鼻的烧焦味，如图6电路板所示，该车的车主买了一辆新车，有同样遭遇的车主不是很少。弥补一辆价值3000美元的汽车的置换损失需要很多个模块。模块的单价比较昂贵，底价不易被接受。从长远看，多花一点钱增加这种保护装置是物有所值的。
