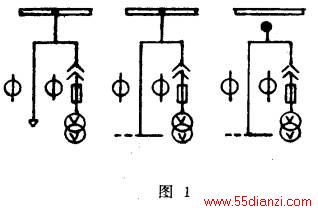

按《全国供用电规则》规定“装设在63千伏及以上计量点的计费电度表应使用互感器的专用二次回路；装设在63千以下计量点的计费电度表应装置专用的互感器，不得与保护、测量等回路共用。”供电部门为保证准确计量，维护供、用双方的合法利益，要求设置专用计量柜。对于手车式高压开关拒的计量柜结线形式如图1所示，此时计费电度表装于手车开关柜上部继电器室内，电压互感器二回路通过手车上的二次插头引出至端子排，再接至电度表接线盒。二次插头上触头很多，但制造厂结线时往往只是每相接一个触头。这二次触头与导线的连接为焊接，插头与插座接触的好坏全靠制造上的公差配合来达到。若二次插头、插座造工艺不良，触头与导线焊接不好，二次插头插上时稍不注意以及多次拔动，都可能发生接触不良的现象。
根据《电能计量装置管理规程（试行）》规定“二次电压回路从电压互感器到电度的电降不应超过额定电压的0．5％。”供电部门规定：电压互感器二次侧应直接从互感器端钮引至电度表接线盒，二次电压回路不得装设熔丝等。对于手车式高压计量柜不能完全符合这些规定。鉴于上述原因致使手车上二次插头触头接触不良，会发生电压回路电压降超过标准，造成计量失准。

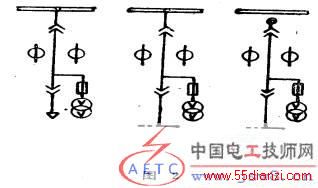

因此，有必要对手车式高计量柜二次插头的设计与制造加以研究（不是本文论述范围）。我们对10千伏手式高压计量柜的结线改为：将电流互感器和电压互感器全部安装在手车上，计费电度表装于手车正面，手车室柜门上装设观察窗。电度表计量回线接线不必通过二次插头，可以完全符合计量装置的规定与要求，压监视装置的电压回路仍通过二次插头。计量柜结线形式为图2所示．
35千伏手车式高压计量柜无法将电流互感器和电压互感器全装于手车上，这些计量柜以及已按图1结线方式的10千伏手车式高压计量柜，电压互感器的二次回路仍通过二次插头引出，我们在设备投入运行之前，将二次触头、插座上的触头数根并联，便二次插头接插良好，避免二次电压回路压降过大，确保计量的准确性。
