3两种控制方法的比较
  31串级型双环控制方式具有更快的限流响应速度

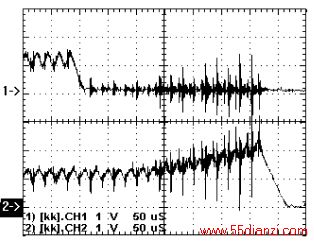

  在并联型双环控制方式下,当系统的工作状态由恒压模式切换到恒流(限流)模式时,由于存在一个切换的过渡过程,往往会导致限流速度太慢,甚至发生两个环交互作用,互相干扰而导致系统的不稳定。因为当电路工作在恒压模式时,此时的输出电感电流平均值比限流设定值低,所以电流环PI调节器正向饱和输出UC1,这时负载突然增大,并且电感电流平均值大于限流值,但电路并不是立即进入限流状态,而是要等到UC1的输出从正向饱和状态退出并且降到比电压环PI调节器输出UV1低时,此时DC1才导通,限流环才开始起作用。这样就会有可能带来两个问题:一是如果这段时间太长,系统有可能因为不能及时限流而导致过流保护;二是如果电流环和电压环的响应速度比较接近时,则在这个过渡过程中有可能两个环交错作用,互相干扰,导致系统的不稳定。图10所示波形是当两台模块并联运行时,关掉一台模块,另一台模块过流保护时输出滤波电感电流的波形,其波形是采用霍尔传感器得到的,检测系数为20:1,通道1为模块1输出滤波电感电流波形,通道2为模块2输出滤波电感电流波形,实验条件为:两台并联工作输出42A,模块的限流值为25A。此时关掉模块1,对于模块2相当于突然增加一倍负载,由图中可见,由于模块2的限流环不能及时作用,导致其过流保护。
  图11显示了通道1为电压环PI调节器输出UV1,通道2为电流环PI调节器输出UC1。负载没有突变时,系统工作在电压环单环控制模式,此时UV1决定电路的占空比;UC1饱和输出,(在实验电路中为了加快其响应速度,将它限幅在6V)电流环不工作。当负载突增,输出电压下降,因此UV1上升,当电感电流平均值超过限流值时,UC1下降,但在电路中由于电压环和电流环的速度接近,使它们在过渡过程中交错作用,导致系统的不稳定。
  而系统采用串级型双环控制方式时则不会有此类问题,因为在这种情况下,电路工作在恒压模式时,说明电压环PI调节器的输出小于限流环设定,D3截止,但电流环作为内环仍然在工作着。同样如果此时负载突然增加,则由于输出电压降低,所以电压环的PI调节器输出增加,当UV2大于限流值时,D3导通,系统则工作在恒流模式。从电路结构中看,这种控制方式是对电压环PI调节器的输出进行限幅,限幅值就是电流环的限流值Uiref,这样一旦电压环PI调节器的输出大于限流值Uiref,系统就立即进入限流状态,从而使系统具有最快的限流响应速度。图12是当两台模块并联运行时,关掉一台模块,另一台模块快速限流时的输出滤波电感电流波形。通道1、通道2分别为模块1、模块2的输出滤波电感电流,电流检测系数为20:1。此时模块的限流值和保护值不变。同样两台模块也是并联工作,输出42A。然后关掉模块1,由图12可见,采用串级型双环控制后,模块2快速限流,并且无超调。
  32串级型双环控制方式具有更好的系统稳定性能

  图10并联型双环控制方式下突变负载引起过流保护
