4 变压器绕组接地与施加操作波相、测量相之间的相互关系及影响
变压器低压绕组的三绕组两端各经一套管引出，其绕组端排列如图4所示。加压前，先将低压绕组c，x；b，z；a，y端分别短接，使低压绕组接成d11形。采取中压两相经小电阻接地，利
用高、中压的油纸电容式套管的测量小套管，下边串联一适当的电容分压以录取电压波形，利用示伤电阻录取电流波形。A相操作波电压加在低压绕组a端（同时也是y端），而c端（同时也是x端）接地，同时中压绕组Bm、Cm经小电阻接地，这样全压加在ax绕组上。如电压加在a端，而b端接地，则全压加在yb绕组上，而这时仍测量A、Am电压波形，加压与测量绕组就不对应，示波器就不能真实反映出变压器所加电压，高、中压侧效率也将低于正确接线的效率。同理测试B、C相时，也应使加压绕组与测试相严格对应。
5 试验中高频振荡的抑制及结果分析

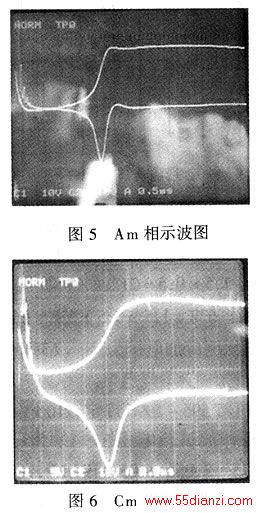

试验中，考虑到冲击电压发生器对低压侧放电时，按变比关系高中压侧线圈感应的电压波形会由于变压器漏抗和电容的影响而在波头上产生高频振荡，这种高频振荡具有尖端脉冲幅值高、持续时间短的特点，为避免这种接近冲击波的电压对变压器绕组带来不良影响，在操作波试验回路中采用了双级滤波，合理选择电容C3、C4、C5、C6的值，R4、R5、R6、R示伤电阻选用无感电阻，采用屏蔽电缆测量等措施来削弱高频振荡的影响，实践证明，这些措施虽不能完全消除高频振荡，但可大大削弱高频振荡。测得的Am、Cm相电压示波图如图5、图6所示。
加全压于绕组上时，波头大于180μs，波尾大于2 000μs，90％持续时间大于1 000μs，理论效率为图5 Am相示波图68.5%，实际效率达玻64.8%。采用上述方法接线，从试验波形、数据看，波头、波尾、90%持续时间和试验电压都达到了规定值，且从电流、电压波形来看，没有发现绕组存在缺陷，实际效率没有大的变化，因而达到了对该自耦变压器考核的要求。
6 结论
（1）由于自耦变压器与非自耦变压器绝缘水平的不同，以及变压器有调压分接位置上的差异、绕组、中性点绝缘水平的不同，因此变压器操作波试验必须依据现有的试验条件及变压器的特点来合理选择试验接线，试验电压。
（2）试验的试验电压值、接地端和加压端和操作波试验有较大影响，因此必须合理地接线并适当加压，才能达到检验变压器绕组，考核变压器主绝缘、纵绝缘的目的。
