将低电压故障保护开关连接在敏感器件和底板之间(图7)可以提供必要的过压保护。这些开关在卡上电源电压接通之前保持COM输出为高阻态，电源就绪后开关闭合接通底板。开关的保护输入(NO)面向底板，未接电源时提供±12V的保护，而在电源电压稳定后也可保护板卡不受底板上的过电压冲击。应该注意的是，通常所用的来自于其他供应商的逻辑总线开关并不能提供这种保护。它们可以提供比标准CMOS器件高一些的锁定电流容限，但不能承受持续的过电压。

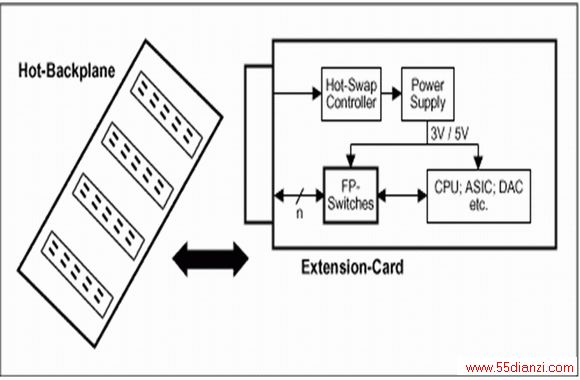

图7. 热插拔背板信号
在图8所示电路中，低电压故障保护开关在检测到有外部电源(如墙上适配器)接入时，会切断内部电源(一节9V电池或两节串连的锂电池)。通常情况下，开关由电池通过13引脚供电。低电压肖特基二极管阻止非充电电池被外部电源充电。

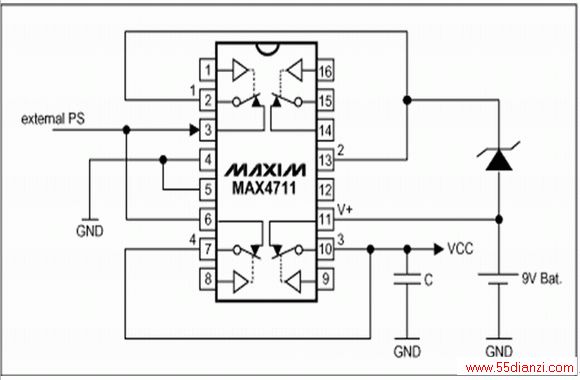

图8. 当有外部电源接入时电池被切断
VCC由第10引脚的开关取出，大多数应用中，这个电压还要由后面的电压调节器进行调理。一旦检测到外部电源电压，微控制器接通开关1和4，断开开关3。输出电容C在VCC由开关3切向开关4的过程中为系统提供电源。为了保护电池，当开关4闭合时，必须始终保持开关3处于断开状态。外部电源移走后，开关4和1断开而开关3闭合。当外部电源电压高于电池电压，或电池已深度放电时接入外部电源，或C已充电而电池被移走时，故障保护特性可以保证开关正确、安全地工作。
