一个系统能够正常工作，不仅需要有良好可靠的主设备、性能卓越的UPS和安全舒适的工作环境，还需要有一个高可靠性的供配电系统。

4．1 机房供配电设计要求

1. 计算机机房的供电应380/220V电压、50HZ频率和三相五线制(即TN-S系统)的配线方式供电，单回路供给机房用电。

2. 计算机机房的设备供电应按设备总用电量的20%－25%进行预留。

3. 计算机机房内的插座应分三种，它们分别是：不间断电源（UPS）供电的计算机主机专用防水插座，不间断电源（UPS）供电的设备用三孔标准插座，市电直接供电的设备用五孔标准插座。

4. 计算机机房内设备电源的电压变化应在220V±5%之内，频率变化应在 50H±0.5Hz之内。

5. 计算机机房内的照明应分工作照明和事故照明两类，工作照明接入配电柜，事故照明接入UPS。

6. 计算机机房内照明装置宜采用无眩光灯盘，照明亮

7. 计算机机房内的配电系统应考虑到与应急照明系统的自动切换和消防系统的联动。

4．2供配电系统设计说明

1．线路的布线方式

根据广东省公安消防局规定，机房装修所采用的导线应符合消防安全，即通过消防局认证。所以室内导线全部采用新型阻燃导线组。为了满足计算机机房的防湿措施，除了在地面上作一些处理外，同时为防止漏电危及人身安全和防电磁干扰，所有金属线槽、金属线管必须全部可靠连成一体并可靠接地，接地电阻R≤4Ω。

2．接地系统

接地系统就是把电路中的某一点或某一金属壳体用导线与大地连在一起，形成电器通路，其目的是让危及人身或设备的电流易于流到大地，因此从这个意义上讲，希望接地电阻越小越好。另外计算机系统的接地，还希望在接地电流受某种外界条件影响数值发生变化时，使接地点的电位随之变化而产生的噪声应尽量减少。所以接地电阻越小越好。同时有下面两点注意：

a．信号电路和电源电路、高压电路和低压电路不应使用共地回路。

b. 灵敏电路的接地应各自隔离或屏蔽，以防止地回流和静电感应而产生干扰。

在现今的计算机系统中，除了使用直流电源的计算机设备以外，还配备有大量的使用380V/220V交流电的各种电气设备，如计算机的外部设备、变压器、电动机发电机组、空调设备、机柜上的风机、电烙铁和示波器等。所以在计算机系统中同时存在几种不同的接地系统：

（1）交流工作地：在电力系统中运行需要的接地（如中性点接地），应不大于4欧姆。与变压器或发电机直接接地的中性点连接的中性线称零线；将零线上的一点或多点与地再次做电气连接称重复接地。交流工作地是中性点可靠地接地。当中性点不接地时，若一相碰地而人又触及另一相时，人体所受到的接触电压将超过相电压，而当中性点接地时，且中性点的接地电阻很小，则人体受到电压相当于相电压；同时若中性点不接地时，由于中性点对地的杂散抗阻很大，因此接地电流很小；相应的保护设备不能迅速切断电源，对人及设备产生危害；反之则行。

（2）安全保护地：安全保护地是指机房内所有机器设备的外壳以及电动机、空调机等辅助设备的机体（外壳）与地之间做良好的接地，应不大于4欧姆。当机房内各类电器设备的绝缘体损坏时，将会对设备和操作及维修人员的安全构成威胁。所以应使设备的外壳可靠接地。

（3）计算机系统直流接地:计算机本身的逻辑参考地,小于1欧姆。

（4）防雷保护地：即整个大楼的防雷系统的接地，一般以水平连线和垂直接地桩埋设地下，主要是把雷电电流由受雷装置引到接地装置，应不大于10欧姆。

（5）屏蔽接地：为了防止电磁感应而对电力设备的金属外壳、屏蔽罩、屏蔽线的外皮或建筑物金属屏蔽体等进行接地。

机房内应引入三种地线：既交流工作地、安全保护地和计算机直流地。

目前常见接地方案

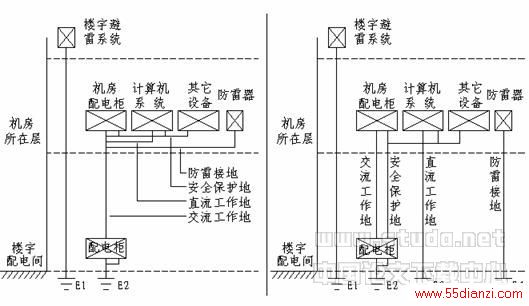

方案一：四种接地在设备所在楼层连接后用一公共引线接至防雷地桩方式。（图10-1）

该种接地方式有一个缺点：由于公共引线有一固定电阻，发生雷击时，设备对地有相当大的电压差而损坏设备。同时，各接地地线间相互干扰也比较严重。

方案二：交流与安全工作接地公共地、防雷接地、直流接地分开的方式。（图10-2）
