开关电源的基本构成

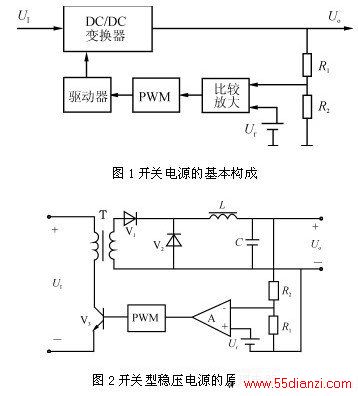

　　开关电源采用功率半导体器件作为开关器件，通过周期性间断工作，控制开关器件的占空比来调整输出电压。开关电源的基本构成如图1所示，其中DC/DC变换器进行功率转换，它是开关电源的核心部分，此外还有起动、过流与过压保护、噪声滤波等电路。输出采样电路(R1、R2)检测输出电压变化，与基准电压Ur比较，误差电压经过放大及脉宽调制(PWM)电路，再经过驱动电路控制功率器件的占空比，从而达到调整输出电压大小的目的。图2是一种电路实现形式。

　　DC/DC变换器有多种电路形式，常用的有工作波形为方波的PWM变换器以及工作波形为准正弦波的谐振型变换器。

　　对于串联线性稳压电源，输出对输入的瞬态响应特性主要由调整管的频率特性决定。但对于开关型稳压电源，输入的瞬态变化比较多地表现在输出端。提高开关频率的同时，由于反馈放大器的频率特性得到改善，开关电源的瞬态响应问题也能得到改善。负载变化瞬态响应主要由输出端LC滤波器特性决定，所以可以利用提高开关频率、降低输出滤波器LC乘积的方法来改善瞬态响应特性。
