开关电源EMI滤波器设计

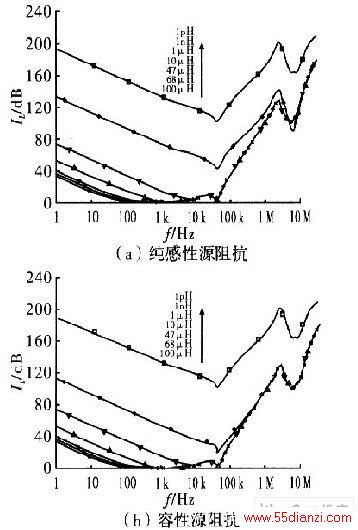

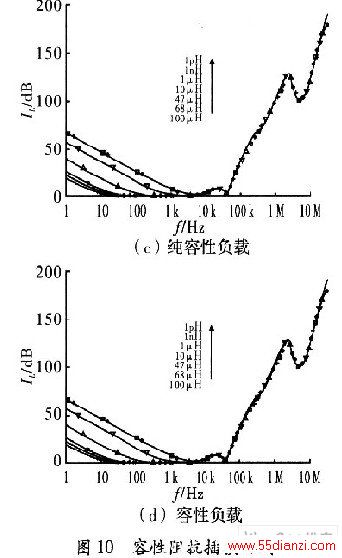

　　2．4 寄生参数对滤波器插损影响

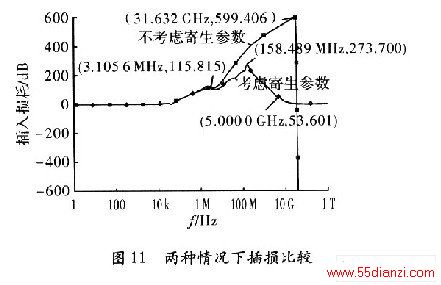

　　理想的EMI滤波器元器件均采用纯电容纯电感并没有考虑其高频寄生参数，而实际使用的集总参数元件存在高频寄生参数，这里给出两种情况下滤波器插入损耗曲线对比，假设负载为纯阻性，如图11所示。

　　当f>3．1 MHz后，由于寄生参数的影响，插入损耗曲线偏离理想插损曲线，但整体插损依然很高，如图11所示。在频率高达5 GHz时依然有53．6 dB的插损，说明滤波器在高频甚至特高频频对噪声抑制能力。

　　3 结束语

　　提出的二阶无源EMI滤波器，完全滤除了开关电源输出端的尖峰干扰，其对开关电源传导性共模、差模噪声干扰体现了较强的抑制作用。同时，分析了源、负载阻抗特性对滤波器性能的影响，采用TDK元器件模型的滤波器使得理论的仿真更贴近实际工程应用。
