单相全桥逆变电路图

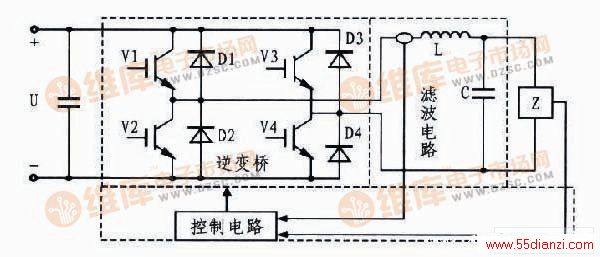

　　如图所示的单相全桥逆变电路主要由逆变电路和控制电路组成。逆变电路包括逆变全桥和滤波电路，其中逆变全桥完成直流到交流的变换．滤波电路滤除谐波成分以获得需要的交流电；控制电路完成对逆变桥中开关管的控制并实现部分保护功能。

单相全桥逆变电路

　　图中的逆变全桥由4个开关管和4个续流二极管组成，工作时开关管在高频条件下通断．开关瞬间开关管电压和电流变大，损耗大，结温升高，加上功率回路寄生电感、振荡及噪声等．极易导致开关管瞬间损坏，以往常用分立元件设计开关管的保护电路和驱动电路，导致电路庞大且不可靠。
