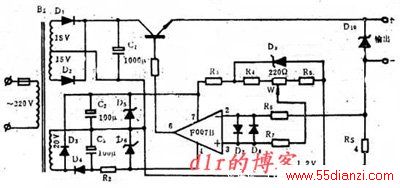

图一是应用户要求自制的集成运放稳流源,其电路原理较简单,因此在此仅对稳流源的测定方法作一介绍。测试线路见图二。
图一
图二
1.稳流特性
取RL=13Ω,改变输入电压,输出电流Io变化情况见表1。
表1:
输入电压V(AC) 输出电流mA(DC)
150 299.40
160 299.57
170 299.63
180 299.71
198 299.80
210 299.95
220 300.00
230 300.10
242 300.14
350 300.30
可见当交流220V变动±10%时,输出电流Io的变化量为O.2mA,根据计算稳流系数的常用公式:
可求出该稳流源在负载为13Ω、输出为300mA,当电网电压有±10%的变化时,其稳流系数Si<0.67%。同时也可看出该稳流源的输入电网电压范围较宽,即在150~250V内。
2.负载特性
保持输入电压交流220V及环境温度基本不变的条件下,改变RL时,输出电流Io及RL两端的电压变化见表2。可见该稳流源的负载电阻RL范围为0-30Ω,同时根据内阻计算公式:Ro=-△Uo/△Io可求出该稳流源的内阻大于70KΩ。
表2:
负载电阻(Ω) 输出电流(mA) RL两端电压(V)
0--12 300.0 0-3.6
13 300.0 3.90
15 300.0 4.50
20 299.9 6.00
24 299.9 7.21
30 299.8 8.90
40 255.3 10.0
3.温漂特性
取RL=13,保持输入电压交流220V不变,将稳流源从常温升至50℃,输出电流变化情况见表3。其温度系数Rt=△Io/△T=0.08mA/℃。由于我们地区气温不高、温差不大,所以也可满足使用要求。如果在温度波动较大的场合及气温较高的地区,D9可选用2DW7C稳压管,或采取必要的温度补偿措施。
表3:
温度(℃) 输出电流(mA)
28 300.0
40 300.1
50 301.8
从上述三项测试结果表明,该稳流源的指标大大优于原来的供电器。
把该稳流源用于仪器,将原供电器的工作电流调节电阻取消,仪器通电预热稳定后,调节W使工作电流符合要求(300mA)即可。
该稳流源使用后,经多次实测,仪器的工作电流很稳定,并对其漂移进行过测试,考察时间为2小时,从曲线可看出稳流源的漂移小于O.2mA/2小时。
