变压器是
电力系统的重要设备，它的正常安全运行，是保证供电可靠性、连续性的重要条件，有关统计资料表明，由铁芯故障引起变压器事故率占第三位，下面从变压器铁芯故障的危害、接地类型和如何分析判断与处理方法作介绍。
一、铁芯多点接地故障的危害、类型和原因
1、铁芯多点接地故障的危害。
变压器正常运行时，是不允许铁芯多点接地的，因为变压器正常运行中，绕组周围存在着交变的磁场，由于电磁感应的作用，高压绕组与低压绕组之间，低压绕组与铁芯之间，铁芯与外壳之间都存在着寄生电容，带电绕组将通过寄生电容的耦合作用，使铁芯对地产生悬浮电位，由于铁芯及其它金属构件与绕组的距离不相等，使各构件之间存在着电位差，当两点之间的电位差达到能够击穿其间的绝缘时，便产生火花放电，这种放电是断续的，长期下去，对变压器油和固体绝缘都有不良影响，为了消除这种现象，把铁芯与外壳可靠地连接起来，使它与外壳等电位，但当铁芯或其他金属构件有两点或多点接地时，接地点就会形成闭合回路，造成环流，引起局部过热，导致油分解，绝缘性能下降，严重时，会使铁芯硅钢片烧坏，造成主变重大事故，所以主变铁芯只能一点接地。
2、铁芯接地故障类型
(1)安装时疏忽使铁芯碰壳，碰夹件。
(2)穿芯螺栓钢座套过长与硅钢片短接。
(3)铁芯绝缘受潮或损伤，导致铁芯高阻多点接地。
(4)潜油泵
轴承磨损，产生金属粉末，形成桥路。造成箱底与铁轭多点接地。
3、引起铁芯故障的原因
(1)接地片因加工工艺和设计不良造成短路。
(2)由于附件引起的多点接地。
(3)由遗落在主变内的金属异物和铁芯工艺不良产生毛刺，铁锈与焊渣等因素引起接地。
二、铁芯产生多点接地时的几种处理方法。
1、对于铁心有外引接地线的，可在铁心接地回路上串接电阻，以限制铁心接地电流，此方法只能作为应急措施采用。
2、由于金属异物造成的铁心接地故障，一般情况下进行吊罩检查，都可以发现问题。
3、对于由铁心毛刺，金属粉末堆积引起的接地故障，用以下方法处理效果较明显。
1） 电容放电冲击法；
2） 交流电弧法；
3） 大电流冲击法，即采用电焊机。
三、变压器铁芯多点接地的判断及处理。
我们从事变压器检修试验多年以来,对处理变压器铁芯多点接地故障取得了一些实际经验.现以龙洞堡1#主变为例介绍如何分析、判断和处理铁芯多点接地故障。

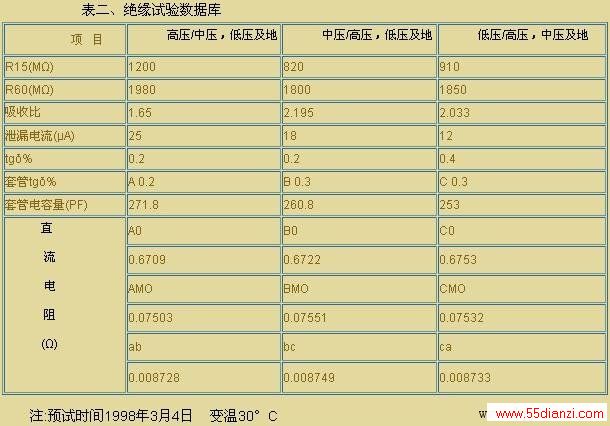

1、该变压器为江西变压器厂制造，型号：SFSZT-31500/110,容量31500KVA，额定电压110/38.5/10.5KV，冷却方式:ONAN/ONAF,空载电流0.48%,空载损耗49.92KW，91年6月出品，95年6月22日投入运行，98年10月27日对该主变进行预防性试验时发现该主变铁芯对地绝缘电阻为0MΩ,判断为主变铁芯多点接地故障，当时系统运行方式不允许对变压器进行停电吊芯检查，同时根据以往油色谱试验数据以及上一年高压试验数据分析. (如表一,表二)。
