HD型单投刀开关

HD型单投刀开关按极数分为1极、2极、3极几种，其示意图及图形符号如图1-1所示。其中图1-1（a）为直接手动操作，（b）为手柄操作，（c）～（h）为刀开关的图形符号和文字符号。其中图1-1（c）为一般图形符号，（d）为手动符号，（e）为三极单投刀开关符号；当刀开关用作隔离开关时，其图形符号上加有一横杠，如图1-1（f）、图1-1（g）、图1-1（h）所示。

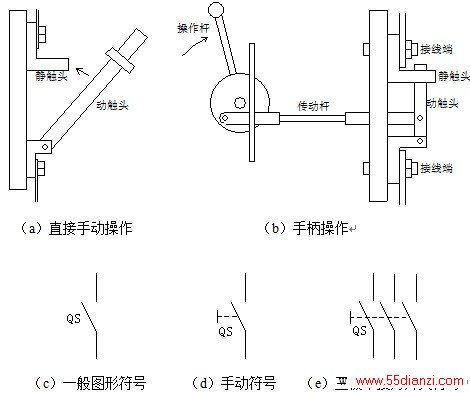

图1-1  HD型单投刀开关示意图及图形符号

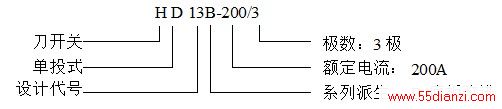

  单投刀开关的型号含义如下：

设计代号：11—中央手柄式，12—侧方正面杠杆操作机构式，13—中央正面杠杆操作机构式，14—侧面手柄式。
