低压计量型电流互感器品种及选型方法

1、概述 计量型电流互感器专用于工业计量，与电能表配套使用，计量准确可靠。 2、国内主要品牌及型号 国内生产低压计量型电流互感器厂家、型号品牌繁多，主要常见的产品有：上海安科瑞AKH-0.66G系列计量型电流互感器，即AKH-0.66G-30*30I、AKH-0.66G-40I、AKH-0.66G-60I、AKH-0.66G-60II、AKH-0.66G-80I、AKH-0.66G-80II、AKH-0.66G-100II等等。 3、主要技术指标(以安科瑞AKH-0.66G为例) Ø       计量CT一次电流5-2000A，二次电流5A，1A Ø         额定工作电压AC0.66kV（等效AC0.69kV，GB/T156-2007） Ø         额定频率50-60Hz Ø         环境温度-30℃~70℃，最高耐温120℃ Ø         海拔高度≤3000m Ø         工频耐压3000V/1min 50Hz Ø         用于没有雨雪直接侵袭，无严重污染及剧烈震动的场所 4、选型说明 l         型号说明

l         规格尺寸



          尺寸 规格 外形尺寸(mm) 穿孔尺寸(mm) 安装尺寸(mm) W H D a e Φ M N G-30×30I 85 102 50 32 11 22 / 57.5 G-40I 75 98 45 42 31 11 40 57.5 G-60I 102 130 45 61.5 21 45 42 57.5 G-60Ⅱ 102 125 45 61 33 / 42 57.5 G-80I 118 140 45 82 11 52 60 57.5 G-80Ⅱ 117 119 45 82 32 / 60 57.5 G-100Ⅱ 145 125 45 103 35 / 80 57.5

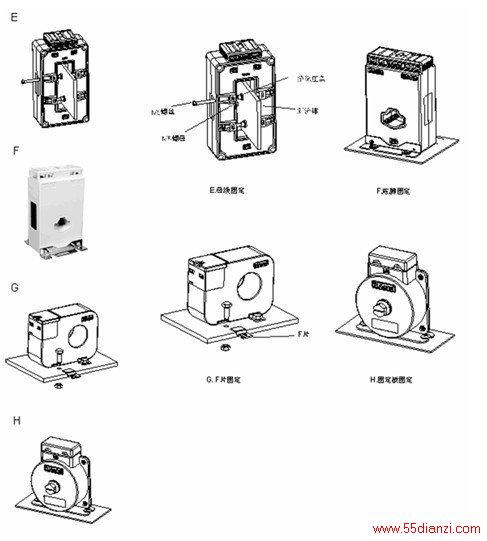

  l         规格参数对照表 规格 额定电 流比(A) 准确级及相应额定负荷(VA) 穿心 匝数 (匝) 母排规格(mm)/根数 电缆最大外径(mm) 安装方式 0.2 0.5S 0.2S G-30×30I 5/5 2.5 2.5 2.5 16 / φ22 F 10/5 2.5 2.5 2.5 8 15/5 2.5 2.5 2.5 6 20-25/5 2.5 2.5 2.5 4 30/5 2.5 2.5 2.5 3 40-75/5 2.5 2.5 2.5 2 100-150/5 2.5 2.5 2.5 1 30×10/1 E、F 200/5 5 5 3.75 1 250-400/5 5 5 5 1 G-40I 200-250/5 2.5 2.5   1 40×10/1 φ30 A、C 300-400/5 2.5 2.5 2.5 1 450-500/5 5 5 5 1 600/5 10 10 5 1 G-60I 200-250/5 2.5 2.5   1 60×10/1 φ44 A、C、D 300-400/5 2.5 2.5 2.5 1 450-500/5 5 5 5 1 600/5 7.5 7.5 5 1 750/5 10 7.5 5   800/5 10 10 5   1000/5 15 10 10   1200-1250/5 20 15 10   G-80I 750/5 10 7.5 5 1 80×10/1 φ50 A、C、D 800/5 10 10 5 1 1000/5 15 10 10 1 1200-2000/5 20 15 10 1 G-60Ⅱ 200-250/5 2.5 2.5   1 60×10/ 1-2 / C 300-400/5 2.5 2.5 2.5 1 450-500/5 5 5 5 1 600/5 7.5 7.5 5 1 750/5 10 7.5 5 1 800/5 10 10 5 1 1000/5 15 10 10 1 1200-1250/5 20 15 10 1 G-80Ⅱ 750/5 10 7.5 5 1 80×10/ 1-2 / D 800/5 10 10 5 1 1000/5 15 10 10 1 1200-2000/5 20 15 10 1 G-100Ⅱ 1000/5 15 10 5 1 100×10/ 1-2 / D 1200-2000/5 20 15 10 1     5、安装方式
