模拟信号隔离器品种及选型方法

模拟信号隔离器品种及选型方法

点击数:7421 次   录入时间:03-04 11:57:07   整理:http://www.55dianzi.com   低压电器

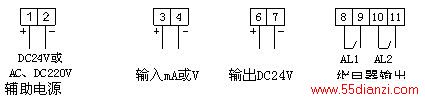

  4.4 带设定点的报警器 4.4.1 BM-DI/J  BM-DV/J l         产品特性 该报警器为直流输入,双路报警接点输出,可对直流电流信号或电压信号进行报警。报警设置点可在输入的0-100%内设置,并有1%的回滞量,可消除继电器触点抖动的影响,并有LED灯显示继电器接点状态。可向现场提供DC24V辅助电源,可设置高(正向)或低(反向)报警。 l         接线方式

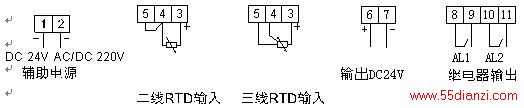

4.4.2 BM-TR/J l         产品特性 该报警器为热电阻输入,双路报警接点输出。报警设置点可在输入的0-100%内设置,并有1%的回滞量,可消除继电器触点抖动的影响,并有LED灯显示继电器接点状态。可向现场提供DC24V辅助电源,可设置高(正向)或低(反向)报警。 l         接线方式

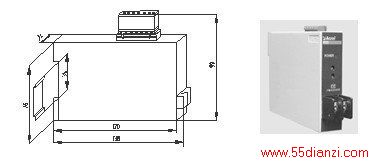

5、外形尺寸 BM-DIS/I、BM-DI/IS、BM-DV/IS、BM-TR/IS、BM-VR/IS、BM-R/IS、BM-DI/V、BM-DI/I、BM-DV/I、BM-DV/V、BM-TR/I的外形尺寸如图1所示:

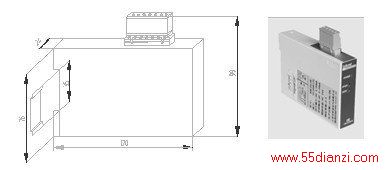

图1 BM-AV/IS、BM-AI/IS、BM-DI/II、BM-DV/II、BM-DI/VI、BM-DV/VI、BM-DV/J、BM-DI/J、BM-TR/J的外形尺寸如图2所示:


     图2

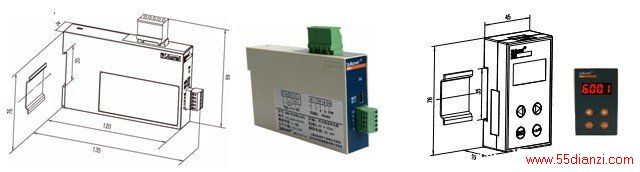

BM-TC/I、BM-TC/V的外形尺寸如图3所示:




        主  体                                                                         显示模块     3
