直流检测仪表品种及选型方法

1、概述      直流电测仪表是针对直流屏、太阳能供电、电信基站等应用场合而设计的，该系列仪表可测量直流系统中的电压、电流、功率、正向与反向电能。既可用于本地显示，又能与工控设备、计算机连接，组成测控系统。 仪表可具有RS-485 通讯接口，采用Modbus-RTU 协议；可带模拟量输出、继电器报警输出、开关量输入/输出。根据不同要求，通过仪表面板按键，对变比、报警、通讯、开关量输出进行设置与控制。 2、国内主要品牌及型号      国内生产直流检测仪表厂家、型号品牌繁多，主要常见的产品有：苏州讯鹏SPA-96BDE型直流电能表、SPA-96BDW型直流功率表、SPA-96BDA型直流电流表、SPA-96BDV型直流电压表；苏州朗利LSM-96BDE直流电能表、LSM-50DE直流电能、LSM-80DW直流功率表；上海安科瑞PZ72-DI、PZ72L-DI、PZ72-DU、PZ72L-DU、PZ72-DUI、PZ72L-DUI、PZ72-DP、PZ72L-DP、PZ72-DE、PZ72L-DE、PZ96B-DUI、PZ96B-DP、PZ96B-DE、PZ300-DI、PZ300-DU、PZ300-DUI、PZ300-DP、PZ300-DE；苏州高途GSM-DE型直流电能智能数显表、GSM-DW型直流功率智能数显表；广东雅达YD8420/21/22/23直流电流表、YD8030直流电压表；江阴斯菲尔PZ195U系列直流电压表、PA1951系列直流电流表等等。 3、技术指标

技术参数 指      标 输入 直流电压 输入范围 0~1000V 输入阻抗 ≥2kΩ/V 直流电流 输入范围 0~10A（直接输入，启动电流：5mA） 0~9999A（外置分流器或霍尔元件，量程可编程设定） 分流器 支持输出为75mV 霍尔元件 支持输出为0~20mA、4~20mA、0~5V、0~10V等 功耗 ≤1mW 过    载 1.2倍可持续正常工作，2倍持续1秒 精度等级 0.5级 功能 显    示 LED或LCD（高亮蓝色背景光、背光延时时间可调） 通    讯 RS485接口，半双工、光电隔离，Modbus-RTU协议， 波特率1200、2400、4800、9600、19200可选 报    警 1路继电器输出，2A/30VDC或2A/250VAC 模 拟 量 DC4～20mA、DC0～20mA(负载<500Ω), DC1~5V、DC0～5V(负载> 1kΩ)等可编程设置 开 关 量 输入（DI） 干接点输入，仪表内置电源，光电隔离 输出（DO） 常开继电器无源触点，2A/30VDC或2A/250VAC 工作电源 电压范围 85~265VAC,50/60Hz、110~350VDC、36~48VDC（订货时说明） 功    耗 ≤2W 绝缘电阻 ≥100MΩ 工频耐压 电源端子组与信号输入、输出端子组之间3kV/1min（RMS） 平均无故障工作时间 ≥50000h 环境 温    度 工作：LCD -10℃～+45℃；LED -10℃～+55℃ 贮存：-20℃～+70℃ 湿    度 ≤ 93%RH，不结露，不含腐蚀性气体 海    拔 ≤ 2500m

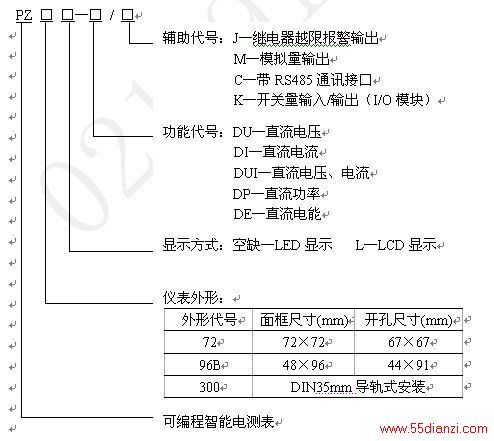

4、产品规格及功能 l         型号说明

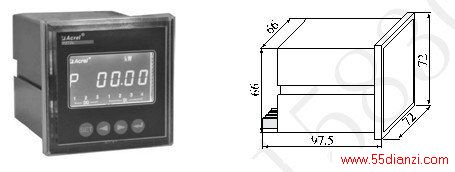

  4.1 72型产品规格 l          功能一览表

                    型号 功能特性 PZ72-DI PZ72L-DI PZ72-DU PZ72L-DU PZ72-DUI PZ72L-DUI PZ72-DP PZ72L-DP PZ72-DE PZ72L-DE 测量 参数 直流电流 √   √ √ √ 直流电压   √ √ √ √ 直流功率       √ √ 直流电能         √ 选配功能 (任选其一) C √ √ √ √ √ M √ √ √ √ √ MC √ √ √ √ √ KC(2DI/2DO) √ √ √ √ √

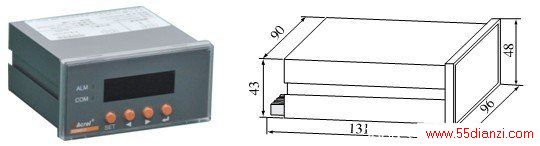

                    注：J(继电器越限报警输出)与第二路开关量输出复用。   l         外形及尺寸(mm)     4.2 96B型产品规格 l         功能一览表

                    型号 功能特性 PZ96B-DI PZ96B-DU PZ96B-DUI PZ96B-DP PZ96B-DE 测量 参数 直流电流 √   √ √ √ 直流电压   √ √ √ √ 直流功率       √ √ 直流电能         √ 选配功能 (任选其一) C √ √ √ √ √ M √ √ √ √ √ MC √ √ √ √ √ KC(2DI/2DO) √ √ √ √ √

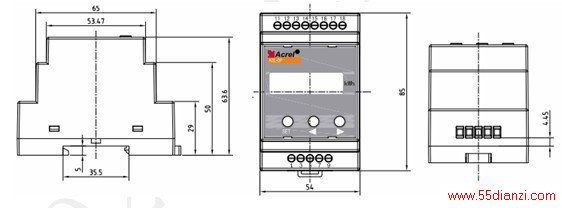

                    注：J(继电器越限报警输出)与第二路开关量输出复用。   l         外形及尺寸(mm)        4.3 300型产品规格 l         功能一览表

                    型号 功能特性 PZ300-DI PZ300-DU PZ300-DUI PZ300-DP PZ300-DE 测量 参数 直流电流 √   √ √ √ 直流电压   √ √ √ √ 直流功率       √ √ 直流电能         √ 选配功能 C √ √ √ √ √

  l         外形及尺寸(mm)

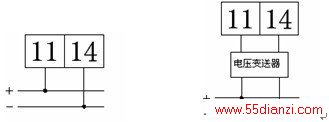

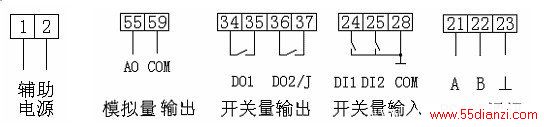

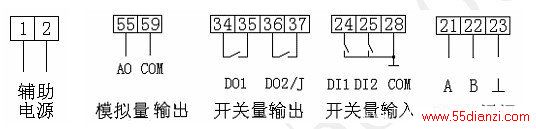

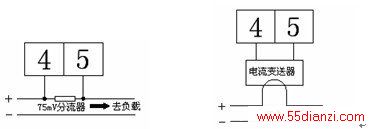

  5、接线端子 5.1 72、96B型产品 u       电流表                                                                           信号直接接入          采用带隔离功能的直流变送器       u       电压表                  信号直接接入         采用带隔离功能的直流变送器
