Acrel-2000/3000电力监控组态软件应用

1  概述 Acrel-2000/3000型电力监控组态软件是上海安科瑞电气股份有限公司总结多年的开发、实践经验和大量的用户需求而设计开发的高端产品。 安科瑞Acrel-2000/3000型电力监控组态系列软件以计算机、通讯设备、测控单元为基本工具，为配电系统的实时数据采集、开关状态监测及远程控制提供了基础平台，它可以和检测、控制设备构成任意复杂的监控系统，在变配电监控中发挥了核心作用，可以帮助企业消除信息孤岛，降低运作成本，提高生产效率，加快变配电过程中异常的反应速度。 经过多年的实践与开发，安科瑞电力监控组态系列软件可以为企业提供“监控一体化”的整体解决方案，为企业MES系统提供核心历史数据“引擎”，软件包括企业级实时历史数据库AcrSpace、工业自动化组态软件AcrControl、电力自动化软件AcrNetPower、“软”控制策略软件AcrStrategy、通信网关服务器AcrFieldComm、OPC产品、Web门户工具等，它们是一个应用规模可以自由伸缩的体系结构，整个软件系统都是按照软件标准而严格设计的，其中实时历史数据库是产品数据的核心，分布式的网络应用是安科瑞电力监控组态软件的最大特点，该产品可以广泛的应用于企业信息化、DCS系统、PLC系统、SCADA系统、楼宇IBMS等监控系统中。

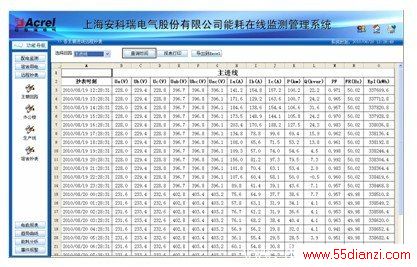

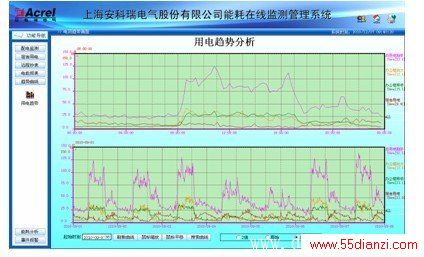

  2  技术指标 1）重要遥测更新周期：＜2S 2）一般遥测更新周期：＜3S 3）事故时遥信变位传送时间：≤1S 4）事故推画面时间：＜2S 5）遥信变位：＜1S 6）调用画面响应时间：1S~3S 7）事件记录正确率：≥99.9% 8）遥信正确率：100% 9）遥控正确率：100% 10）遥调正确率：100% 11）遥测正确率：≥99.9% 12）海拔高度：≤4000m 13）工作环境温度范围：-20℃~+65℃ 14）存储环境温度范围：-40℃~+85℃ 15）相对温度：≤95%（25℃） 16）在实时数据库容量支持到10000点基本保持以下系统指标： 17）系统使用寿命≥10年 18）系统平均无故障时间：系统MTBF≥30000小时 19）CPU负载：正常情况下负荷率≤15%（任意5分钟内平均） 20）事故情况下负荷率≤35%（任意1分钟内平均）   3  系统功能 电力监控计算机通过现场设备和通信系统提供的传输通道，完成对各回路电力参数的数据采集，信息经分析、处理，以报表等多种形式供值班员参考，使值班员能够便捷的掌握供电系统的运行状况，包括相关设备的运行状况。 1）运行信息与保护信息采集 系统采集来自智能测控单元装置送来的参数，所有回路的遥测信号，包括每个回路的实时电能值和各种告警信息等。 2）人机操作界面 系统提供简单、易用、良好的用户使用界面。可按照配电所显示配电系统设备状态及相应实时运行参数。 系统软件提供功能齐全的图形编辑软件，用户可以根据实际情况和以往习惯自行定各种图元图形及设备在各种状态下的显示方式。 包括如下功能特征： 全图形方式编辑的图形画面具有多种显示特性，用户可以非常直观、方便地编辑、定位、查看有关信息和内容。 提供画面管理工具，可联想相关调用、重要画面快速调用、画面文件索引选择、事故自动调用画面。 提供多种数值显示手段，数值可用棒图显示、曲线显示，并可根据数值状态和系统状态由用户根据需要和习惯自行定义闪烁、变色及置上特殊符号以便区分包括遥测在内的各种数据的正常、越上限、越下限等情况。 屏幕显示：中文液晶显示，可选择图形颜色、闪烁、动画等手段充分表示工况图及操作画面、配电系统实用参数表格、各类操作票及报表、事故及故障报警显示、测控及保护单元运行工况显示等电力运行状况；画面显示响应时间1s。 3） 统计分析、报表、打印 时、日、月、年用电量统计； 用户自定义报表格式和计算方法； 所有报表的定时打印、召唤打印、和事件记录打印； 数据库实时和历史记录保留2年以上； 对各电气设备和系统运行参数进行汇总统计，并根据用户要求生成各类报表，包括： ²        分时、日、月、季度和年度报表； ²        各设备参数和最值统计报表； ²        全系统运行统计报表等 ²        对于事件记录、报警和数据报表，可设置为定时和根据需要的召唤打印。 4）历史记录与趋势分析 系统收集各监测控制与管理装置的实时数据并存储在一个开放式数据库中予以保存，系统可保存长时段（多年）的历史记录。系统可以标准和设定文件格式随时调用和打印上述历史数据。 根据历史数据记录可进行各参数的年度、月度和日变化和实时数据趋势分析，进行分类和综合比较分析，为业务流程优化和设备设施使用优化提供依据。 5）系统安全 本系统软件设置多达几百种密码分区和密级设置，为系统管理员、工程师、值长、一般值班操作人员等提供分级密码，并对所有操作自动进行带时标事件记录，可建立良好的反事故措施。 6）故障分析与设备维护管理 系统依据带时标的事件记录和波形记录可进行故障和事件的成因分析；另外，系统统计开关等设备的状态参数和累积寿命参数，可据此提出设备维护预告； 7）保护信息管理 管理保护定值和保护动作信息，提供有关查询。 8）WEB发布功能 通过局域网将中控室中控主机信息进行WEB发布，可实现多个管理者同时看到监控主机上的界面，同时根据用户的权限可进行数据的监控、采集、输入等功能。生产部门可以远程输入机器产量，从而在系统中自动计算出单位能耗。 9）其他功能 其它日常管理，如运行记录及交接班记录管理，设备运行状态、缺陷、维修记录管理、规章制度等。管理功能满足用户要求，适用、方便、资源共享。各种文档能存储、检索、编辑、显示、打印。 10）系统自诊断功能 本系统软件能在线诊断各软件和硬件的运行工况，当发现异常及故障时能及时显示和打印报警信息，并在运行工况图上用不同颜色区分显示。 由于本系统设备有冗余配置，当系统发生软、硬件故障时，能自动切换到备用系统设备上运行。   4  系统报价 电力监控组态软件（Acrel-2000/3000）                                  单位：元（RMB） 名称 型号 单位 价格 备注 Acrel-2000/3000 电力监控组态软件V6.0 系统组态软件 图形组态软件 电能管理软件 数据库软件 套 3万 设备数量1～10 4万 设备数量10～20 6万 设备数量21～40 8万 设备数量41～80 10万以上 设备数量80以上 双机版   套   单机价格X1.5 数据转发 每+1用户 套 3000   Web发布 每+1用户（总用户数≤5） 套 5000
