工业以太网，所谓工业以太网通俗地讲就是应用于工业的以太网。
以太网是目前计算机局域网最常见的通信协议标准，但它是为办公自动化的应用而设计的，并没有考虑到工业现场环境的需求，比如高温、低温、防尘等，所以以太网不能直接应用于环境恶劣的工业现场。所以工业以太网就随之产生了。
现代以太网技术与智能建筑以太网发展至今已有20余年历程，作为局域网组网的主要技术，一直长久不衰。在这期间，令牌环、令牌总线、FDDI、ATM等技术分别在不同的阶段冲击着以太网在局域网领域的盟主地位。但是以太网以其简单、价廉、高带宽、维护方便以及不断发展的特点牢牢地占领着局域网领域，并向着接入网和城域网领域发展。
自从以太网技术由共享发展到交换后，星型结构、交换与高带宽三大因素形成了与传统以太网大不相同的现代以太网技术。
进入21世纪以来，IT界已经不再寻找替代以太网的技术，转而寻找增强以太网的功能和将它扩展到新领域的途径。现代以太网组网功能已经大大地超越了基本的以太网功能。TCP／IP与以太网是开放性的强强组合，逐步渗透到建筑智能化领域的各个方面，给予智能建筑强大的生命力。在智能建筑领域，TCP／IP以太网不仅作为信息服务／管理／监控的网络平台，而且越来越成为视频／语音等应用的支撑平台。可以认为，随着安防数字化进程的加速，目前市场上直接采用标准双绞线和专用以太网来构成某些安防子系统的产品已经出现。这样一来，出现基于以太网的多个子系统融合的、结构优化的、可靠的、—体化的安防系统已经不是一种方向性的讨论了。在某些智能建筑的机电设备监控系统中，现场控制网络采用工业控制以太网已不是个别的案例了。
传统以太网（DIX）的核心思想是在共享的公共传输媒体上以半双工传输模式丁作，网络的站点在同一时刻要么发送数据，要么接收数据，而不能同时发送和接收。导致十双工传输模式工作的主要原因在于公共传输媒体上站点发送帧的碰撞。这种帧碰撞效应不仪限制了站点的传输带宽；而且还构成了束缚传输范围的碰撞域，大大影响了传输媒体（特别是光纤）的传输距离。随着以太网络技术的发展，交换型和全双丁以太网的出现，从而克服了传统以太网的共享公共传输媒体和半双工传输的弱点，实现了站点独占传输媒体并同时收发数据。近20年来，随着网络技术及其应用的急剧发展，以太网技术及其标准不断更新和扩展。目前的以太网不仅在物理层（包括拓扑结构、传输率和传输媒体），而且在数据链路层上与原来的传统以太网DIX标准有了很大的变化。随着以太网的发展及其标准的建立，到目前为止，以太网标准系列已扩展成20余个，其中几个主要标准由表1所示。
现代以太网技术特征主要包括以下几方面。
（1）高带宽；数据传输率从10Mbps经过100Mbps快速以太网和1Gbps千兆位以太网的发展，日前10Gbps万兆位以太网已经开始应用在局域网的主干网上。特别在智能园区，包括大型校园、于业同区、开发区以及特大型的住宅区中．在局域网的主干网上选用万兆位以太网的案例已不是个别的。至于100Mbps和1Gbps以太网已经广泛地应用在智能建筑的局域网中。
（2）全光缆媒体的使用：在以太网发展的初期，传输媒体采用铜轴电缆，构成公共总线结构。当10BASET／F出现后，构成了星型结构的以太网，采用了双绞线和光缆作为传输媒体，以后发展的100BASE和1000BASE均是如此。当10000BASE出现后，构成了全光缆以太网，在万兆位以太网上不再使用双绞线或其他铜缆。
（3）总线型—星型—环路结构：以太网从共享型发展到交换型，其拓扑结构从总线型发展到屋型。屋型结构的可靠性、可实施性、可维护性均优于总线结构，星型结构义推动了综合布线技术的发展。目前以太网已经可以构成环路结构，特别用于光纤主干回路，进一步提高了光纤主干回路数据传输的可靠性。
（4）单链路—聚合链路：交换机之间链路连接从单链路发展到目前的聚合链路。特别在光纤主干回路上，聚合链路一般可达8路，既大大扩展了链路带宽（平滑连续地扩展），又提高了链路连接的可靠性。
集线器
相信绝大多数人都熟悉集线器。很多人使用这种简易设备去连接各种基于以太网的设备，如个人计算机，可编程控制器等。集线器接收到来自某一端口的消息，再将消息广播到其它所有的端口。对来自任一端口的每一条消息，集线器都会把它传递到其它的各个端口。在消息传递方面，集线器是低速低效的，可能会出现消息冲突。然而，集线器的使用非常简单－实际上可以即插即用。集线器没有任何华而不实的功能，也没有冗余功能。
非管理型交换机
集线器的发展产生了一种叫非管理型交换机的设备。它能实现消息从一个端口到另一个端口的路由功能，相对集线器更加智能化。非管理型交换机能自动探测每台网络设备的网络速度。另外，它具有一种称为“MAC地址表”的功能，能识别和记忆网络中的设备。换言之，如果端口2收到一条带有特定识别码的消息，此后交换机就会将所有具有那种特定识别码的消息发送到端口2。这种智能避免了消息冲突，提高了传输性能，相对集线器是一次巨大的改进。然而，非管理型交换机不能实现任何形式的通信检测和冗余配置功能。
管理型交换机
以太网连接设备发展的下一代产品是管理型交换机。相对集线器和非管理型交换机，管理型交换机拥有更多更复杂的功能，价格也高出许多－通常是一台非管理型交换机的3～4倍。管理型交换机提供了更多的功能，通常可以通过基于网络的接口实现完全配置。它可以自动与网络设备交互，用户也可以手动配置每个端口的网速和流量控制。一些老设备可能无法使用自动交互功能，因此手动配置功能是必不可缺的。
绝大多数管理型交换机通常也提供一些高级功能，如用于远程监视和配置的SNMP(简单网络管理协议)，用于诊断的端口映射，用于网络设备成组的VLAN(虚拟局域网)，用于确保优先级消息通过的优先级排列功能等。利用管理型交换机，可以组建冗余网络。使用环形拓扑结构，管理型交换机可以组成环形网络。每台管理型交换机能自动判断最优传输路径和备用路径，当优先路径中断时自动阻断(block)备用路径。
管理型冗余交换机
高级的管理型冗余交换机提供了一些特殊的功能，特别是针对有稳定性、安全性方面严格要求的冗余系统进行了设计上的优化。构建冗余网络的主要方式主要有以下几种，STP、RSTP；环网冗余RapidRingTM以及Trunking。
1STP及RSTP
STP(SpanningTreeProtocol，生成树算法，IEEE802.1D)，是一个链路层协议，提供路径冗余和阻止网络循环发生。它强令备用数据路径为阻塞(blocked)状态。如果一条路径有故障，该拓扑结构能借助激活备用路径重新配置及链路重构。网络中断恢复时间为30-60s之间。RSTP(快速生成树算法，IEEE802.1w)作为STP的升级，将网络中断恢复时间，缩短到1-2s。生成树算法网络结构灵活，但也存在恢复速度慢的缺点。
环网冗余
为了能满足工控网络实时性强的特点，RapidRing孕育而生。这是在以太网网络中使用环网提供高速冗余的一种技术。这个技术可以使网络在中断后300ms之内自行恢复。并可以通过交换机的出错继电连接、状态显示灯和SNMP设置等方法来提醒用户出现的断网现象。这些都可以帮助诊断环网什么地方出现断开。
RapidRingTM也支持两个连接在一起的环网，使网络拓朴更为灵活多样。两个环通过双通道连接，这些连接可以是冗余的，避免单个线缆出错带来的问题。

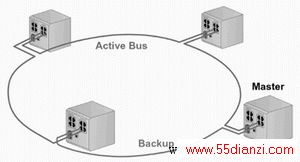

图解1：用管理型交换机实现RapidRing环网连接，网络中断恢复时间小于300ms
主干冗余
将不同交换机的多个端口设置为Trunking主干端口，并建立连接，则这些交换机之间可以形成一个高速的骨干链接。不但成倍的提高了骨干链接的网络带宽，增强了网络吞吐量，而且还还提供了另外一个功能，即冗余功能。如果网络中的骨干链接产生断线等问题，那么网络中的数据会通过剩下的链接进行传递，保证网络的通讯正常。Trunking主干网络采用总线型和星型网络结构，理论通讯距离可以无限延长。该技术由于采用了硬件侦测及数据平衡的方法，所以使网络中断恢复时间达到了新的高度，一般恢复时间在10ms以下。
图解：用管理型交换机实现Trunking主干连接，网络中断恢复时间小于10ms
一、拓扑结构
拓扑是网络中电缆的布置。众所周知，EIA-485或CAN采用总线型拓扑。但在工业以太网中，由于普遍使用集线器或交换机，拓扑结构为星型或分散星型。
二、接线
工业以太网使用的电缆有屏蔽双绞线（STP）、非屏蔽双绞线（UTP）、多模或单模光缆。
10Mbps的速率对双绞线没有过高的要求，而在100Mbps速率下，推荐使用五类或超五类线。
光纤链接时需要一对，常用的多模光纤波长为62.5/125μm或50/125μm。与多模光纤的内芯相比，单模光纤的内芯很细，只有10μm左右。通常，10Mbps使用多模光纤，100Mbps下，单模、多模光纤都适用。
三、接头和连接
双绞线接头中RJ-45较常见，共两对线，一对用于发送，另一对用于接收。在媒介相关接口（MDI）的定义中，这四个信号分别标识为RD+，RD-，TD+，TD-。
