什么是止推轴承

止推轴承也称推力轴承，是用来专门承受轴向力的专用轴承，就是轴垂直的方向的力的轴承。

止推轴承一般是由两个止推垫片或更多止推垫片和若干滚动体组成，一般止推垫片分为轴片和座片，滚动体一般最常见型式是由铁质或铜质保持架组合成整体。该类型轴承最常见是钢球式推力轴承。

止推轴承包括止推滚珠轴承，滚锥轴承(tapered roller bearing) ，球面滚子轴承(spherical roller bearing)及滚子止推轴承(roller thrust bearing) 。止推滚珠轴承包括有单向平面轴承( one directional flat fa ce bearing) ，单向深槽轴承(grooved race bearing)及双向深槽轴承。

止推轴承的自润滑耐磨耗性能优异，是聚四氟乙烯的800倍，不损伤对磨偶件。

止推轴承的热性能良好，热变形度 > 275摄氏度，在载荷下可在240摄氏度下长期使用。

止推轴承耐化学腐蚀，电性能优异，所密性好，止推轴承不粘连，且无毒。

止推轴承的耐压缩蠕变性良好，比纯聚四氟乙烯高四倍。

止推轴承的外径：120 mm

内径：60 mm 止推轴承的高度：14 mm

滚锥轴承的组件为内环,外环,滚子及承件,内环又称为锥(cone) ,而外环又称为杯(cup) ,滚锥轴承设计成可负载径向负载,推力负载,或是高速时之组合负载.滚锥轴承的组件为内环,外环,滚子及承件,内环又称为锥(cone) ,而外环又称为杯(cup ) ,滚锥轴承设计成可负载径向负载,推力负载,或是高速时之组合负载.

因为径向负载作用于滚子之垂直面,故产生一作用于轴方向之推力,滚锥轴承仅能承受一单一方向的推力.滚柱面与轴承道之面的延线应与中心线相交于共同的顶点,如此单纯滚动才可以产生于滚子与轴承道之间.因为径向负载作用于滚子之垂直面,故产生一作用于轴方向之推力,滚锥轴承仅能承受一单一方向的推力.滚柱面与轴承道之面的延线应与中心线相交于共同的顶点,如此单纯滚动才可以产生于滚子与轴承道之间.

为了增加容量可使用双列轴承,如果滚锥轴承是面对面的结合,称为直接结合(direct mounting) ;背对背则是间接结合(indirect mounting) .为了增加容量可使用双列轴承,如果滚锥轴承是面对面的结合,称为直接结合(direct mounting) ;背对背则是间接结合(indirect mounting) .

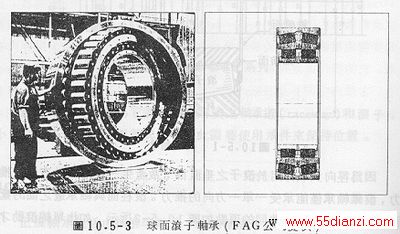

球面滚子轴承如图10.5-3是用在高推力及小径向力之情况，有单列止推及双列止推轴承，轴承道之内、外面都磨光成球面，如图10.5-4所示为滚子止推轴承。球面滚子轴承如图10.5-3是用在高推力及小径向力之情况，有单列止推及双列止推轴承，轴承道之内、外面都磨光成球面，如图10.5-4所示为滚子止推轴承。

止推轴承分为七类：

一，P117系列止推轴承成本低廉，强度耐磨性一般，适合做各种潜水电泵的上止推轴承。

二，COP 系列止推轴成本价较低，适合做小功率低扬程潜水电泵的下止推轴承（止推轴承外径85mm以上，功率11km扬程65m以下）

三，聚四氟乙烯系列止推轴承成本适中，是目前潜水电泵使用的主流产品，适合做中高扬潜水电泵的下止推轴承。

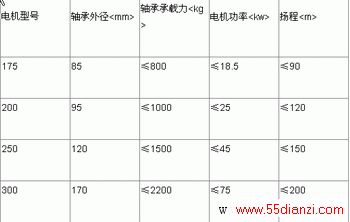

四，S299高强度止推轴承成本较高，适合做大功率高扬程潜水电泵的下止推轴承。

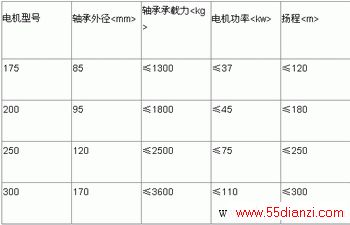

五，S299B高强止推轴承

六，S299G高耐磨高耐压目前高科技产品

七，M120H系列石墨烧结轴承（石墨烧结浸渍环氧树脂）成本较低，适合做18.5KW以下各种潜水电泵的导向轴承。

八，M120B系列石墨烧结轴承（石墨烧结浸渍巴氏合金）成本较高，18.5KW以上各种潜水电泵的导向轴承及各种大功率，高扬程潜水电泵的下止推轴承。

九，M102B（石棉铁）成本较高，适合做18.5KW以上潜水电泵的导向轴承。
