适用于风力发电机的可靠电力电子器件（2）

不同阻断电压下IGBT效率的对比.
　　
运行条件是：fsw=3,6KHz、cosφ=0.9，相同模块和冷却条件下三相逆变器的运行
　　
1.7kVIGBT封装在不同的模块外壳中。为了对比，我们可以采用最大的单管模块IHM2.4kA、1.7kV，将两个这样的模块和一个尺寸与长度相近的双管模块SKiiP1513GB172做比较。如果两个SKiiP在散热器上背靠背放置，则可得到一个电流是2x1.5kA=3.0kA的半桥（外壳温度=25℃时），或者电流为2.25kA的半桥（外壳温度为70℃时）。
　　

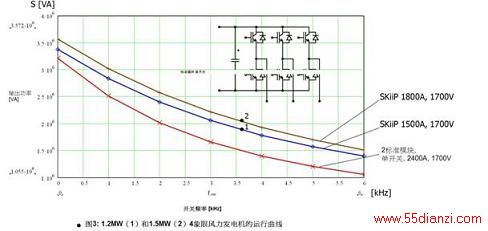

两个单管模块将提供一个2.4kA的半桥。比较计算的结果可以看到，与放置在最大外壳中的标准模块相比，采用SKiiP的方案可在整个开关频率范围内提供更高的输出电流。可用逆变器输出功率与开关频率的关系见图3。


　　
如果采用了更强大的SKiiP模块，如使用氮化铝作为陶瓷基板的SKiiP1.8kA,1.7kV，可从三相逆变器获得更高的功率，即1800kVA。

图4配备了1800kVA基本单元的示例
