浅析消弧线圈在电网中的应用
点击数：7555 次 录入时间：03-04 11:58:30 整理：http://www.55dianzi.com 电力配电知识
架空线路的电容电流近似估算公式为：
无架空地线：
Ic=2.7×
Ue×
L×
10-3(7)
有架空地线：
Ic=3.3×
Ue×
L×
10-3(8)
以上
2式中，
L为线路的长度，
km；
Ic为线路的电容电流，
A；U
e为额定电压，
kV。
同杆双回线路的电容电流为单回路的
1.3～
1.6倍。

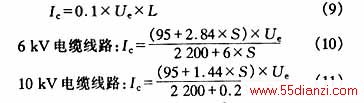

电缆线路的电容电流近似估算公式：
以上
2式中，
S为电缆截面，
mm2；
Ic为线路的电容电流，
A；
Ue为额定电压，
kV。
上述公式主要适用于油浸纸电力电缆，对于目前采用较多的交联聚乙烯电缆，其每
km的对地电容电流根据制造厂提供的参数比油浸纸电力电缆的大
20%左右。
2.2实际应用
石家庄钢铁厂220 kV 中央变电站为比较典型的用户站，该站规模为：2台220 kV/35 kV/6 k V，90 MV·A变压器；220 kV部分为桥型接线；35 kV、6 kV部分均为单母线分段接线；6 kV部分 由于进线额定电流较大，故采用了双开关进线。35 kV出线7回，均为架空线，且线路非常短；6 kV出线15回，分别接在2段母线上。在6 kV 2段母线上分别装1套接地变压器加消弧线圈，出线均采用电缆，业主提供每段母线所接的电缆长度资料为：VLV22--240，15 km；VLV22--35，10 km。根据电缆的长度选择消弧线圈的容量。
根据计算公式(10)，计算VLV22-240电缆的单位电容电流：
