基于广度优先搜索和优化算法的输电网故障
点击数：7712 次 录入时间：03-04 11:41:32 整理：http://www.55dianzi.com 电力配电知识
摘 要: 电网发生故障时，根据断路器跳闸信息和母线电压信息，采用BFS（广度优先搜索）的方法搜索出故障区域。基于故障区域建立保护和故障设备之间关系的数学模型，将故障诊断问题表示为0-1整数规划问题。在目标函数中引入贡献因子，通过遗传算法诊断出故障设备。实例表明所提模型是正确的，求解算法是可行的。
关键词: 电力系统; 故障诊断; 广度搜索; 优化算法
Fault Diagnosis in Transmission Electricity Network Basedon
BFS and Optimize Algorithm XU Xianfeng2, GONG Lenian1, CHEN Xingying2 (1.Department of Electric Engineering,Southeast University, Nanji ng 210096, China;
2.College of Electric Engineering,Hehai University, Nanjing 210096, China)
Abstract: When a fault occurs in a power system,fault area is located using Broad First Search(BFS) method by breakers and bus voltage message.The mathematics model which reflects the relation between the relay and fault equipment is established,and fault diagnosis problem is converted to optimization problem.Contribution factor is introduced in goal function.Genetic algorithm is used to solve optimization problem. Emulation indicates this scheme is feasible.
Key words: power system; fault diagnosis; BFS; optimize algorithm
1前言
输电网故障诊断就是利用各种遥测遥信信息来识别故障的元件和误动作的保护和开关 ，并为故障恢复提供依据。目前故障诊断的方法主要有基于优化的方法［1~3］、人工神经网络方法［4~6］、专家系统的方法［7~8］。专家系统在输电网故障诊 断中的典型应用是基于产生规则的系统。虽然目前专家系统应用的较为成功，但在实际应用 中仍存在许多缺陷［4］：1)电力系统是个庞大而复杂的系统，要想获得完备的知识库比较困难；2)在有大量故障信息的情况下，专家系统在推理时要搜索匹配知识库里一定的规则集后才能得出结论。因此在推理时速度很慢；3)当电力系统结构和保护配置改变时，知识库的维护相当困难。与专家系统相比，人工神经网络最大的特点是采用神经元及它们之间的权值来隐含处理问题的知识，并具有自学习能力，由于可以并行处理，因此速度较快。它的主要缺点是完备样本集的获取比较困难。ANN在使用之前要进行大量的样本学习，且学习算法收敛的速度比较慢，当电力系统结构变化后，需要增加新的样本进行学习。
采用优化算法的输电网故障诊断在文献［1~3］中有比较详细的分析。文献［1］根据故障元 件和保护开关动作信息之间的关系，引入修改后的目标函数，首先把故障诊断问题表示成0 - 1整数规划问题，然后采用遗传算法或模拟退火算法进行求解。文献［2］改进了文献［1］的方法，通过比较故障前和故障后网络拓扑结构，找到故障区域，并基于故障区域建立数学模型，从而大大缩小了求解的规模。然而文献［1~3］在目标函数中对不同的保护赋予相同的权值，无法体现不同保护对故障设备的贡献程度。因此本文提出了基于BFS的故障区域搜索方法，充分利用开关跳开信息和母线电压信息大大缩小故障区域，并给出了带有贡献因子的目标函数，将文献［1~3］中求最小化的目标函数改为求最大化的目标函数。经过实例验证，算法可行。 2BFS搜索故障区域
2.1基本思想
当系统发生故障开关跳开时，无论是开关正确动作还是由于开关的拒动而导致上级开关动作，最终总会将故障设备与系统分离开来。也就是说在两两跳闸开关之间的通路上连接的设备都是可能的故障设备。因此，从任一跳闸开关出发，通过广度优先搜索，可以搜索出所有可能的故障设备。将所有的可能故障设备组成的区域定义为故障区域。在搜索过程中利用母线电压信息可以将故障区域大大缩小，并且在多点同时发生故障时，可以形成几个独立的故障区域，使问题求解的规模大大减小。
2.2电网的拓扑结构

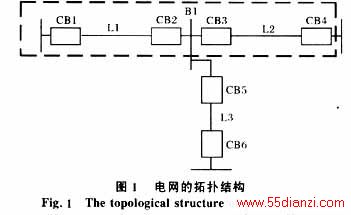

进行电力系统故障区域搜索首先要建立电力系统的网络拓扑。电力系统是由开关将各种设备连接起来组成的整体，以图1为例。图中CB表示开关，L表示线路，B表示母线 。

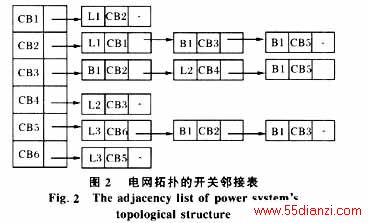

在编程过程中，把电网看成是一个无向图，其中以开关为顶点，开关之间所连的设备为弧，通过邻接表建立起一种链式存储结构，如图2所示。其中第一部分为头节点,分别存储设备的信息。以后部分为表节点，分别存储其后备保护设备信息以及指向下一个保护设备的指针。
2.3故障区域搜索算法
以图1为例，假定CB1、CB2、CB3和CB4开关跳开。定义如下集合用于存放搜索过程中的临时信息：
Bs跳闸开关的集合；
Ss在故障区域内所有开关的集合；
Es搜索过程中所有可能故障设备的集合，包括线路、变压器和母线。
定义队列Q存储搜索过程中的开关信息。队列是只允许在一端进行插入，而在另一端进 行删除的线性表。删除的一端称为队头，插入的一端称为队尾。
广度优先搜索故障区域(BFS)思路如下：
1)从Bs中任取出一跳闸开关，比如CB1，将CB1推入Q中,并将CB1存入Ss中；
2)判断Q是否为空，如果不为空，从Q中删除开关CB1,沿CB1邻接表继 续搜索，搜索到CB2；
3)检查CB2是否搜索过，如果未搜索过则继续执行4)，如果搜索过则执行2)；
4)如果CB1和CB2之间相连的设备为线路或变压器，则：如果CB2跳开且母线B1有压，将CB2存入Ss中，将L1存入Es中，将CB2置搜索过标志；如果CB2跳开且B1所在母线无压，或者CB2未跳开且B1无压，将CB2存入Ss中，将L1存入Es中，将CB2置搜索过标志，并将CB2插入队列尾；
5)如果CB1和CB2所连的设备为母线，在CB2跳开且B1无压或者CB2未跳且CB1和CB2所在母线无压，则将开关CB2存入Ss中，将CB1和CB2所连母 线存入Es中，将CB2置搜索过标志，并将其插入队列尾；
6)如果队列不为空，则从队列头取出开关，转到2)；
7)检查Bs中所有开关是否都搜索过，如果未搜索过，说明未搜索的开关属于另一个故障区域，在从未搜索过的跳闸开关中任选一个，重复1)~7)步骤。
如果B1母线有压，则经过搜索可以得到两个故障区域。
2.4故障设备预判断
1)如果Es中无设备，则说明系统未发生故障；如果无保护动作，则是开关偷跳。
2)如果Es中只有一个设备，则该设备即为故障设备。
3)如果Es中设备数量≥2，则进入下一步，建立故障区域的数学模型。 3数学模型的建立和求解
3.1数学模型的建立
在文献［2］中将故障诊断问题表示为使下列目标函数最小化的问题
从上式可以看出，目标函数中对不同的保护动作和开关动作赋予相同的权值，在诊断时会得到多个可能解。

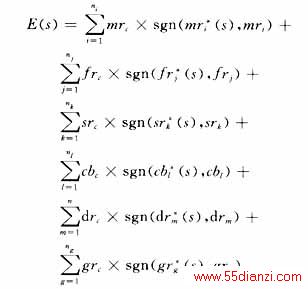

本文在上述目标函数的基础上，采用下式求最大化目标函数
其中，sgn是自定义函数
式(1)等号右边第一项为主保护动作对目标函数的影响，第二项为第一后备保护对目标函数 的影响，第三项为第二后备保护对目标函数的影响，第四项为开关跳闸对目标函数的影响，第五项为方向元件动作对目标函数的影响，第六项为失灵保护对目标函数的影响。
mrc为主保护的贡献因子，frc为第一后备保护的贡献因子，src为第二后备保护的贡献因子，cbc为开关的贡献因子，drc为设备方向元件的贡献因子。之所以定义上述各量，是因为当设备的主保护、后备保护或者开关动作时，对于判断是否是该设备故障所起的作用是有区别的,也就是说它们所起的贡献不同。因此在式中引入了贡献因子。经过大量的实验和参考一些文献，各贡献因子的数值确定为
ni为故障区域内主保护总数目,nj为故障区域内第一后备保护总数目,nk为故障区域内第二后备保护总数目，nl为故障区域内开关总数目，n为故障区域内设备的总数目。
s为一个n维的向量。s中的第i个元素表示第i个元件也即第i个可能故障设备的状态。s＝0或1分别代表元件处于正常状态或者故障状态。mr是一个ni维向量，表示ni个主保护的实际状态。mri中的第i个元素表示第i个主保护的动作状态。mri＝0或1表明第i个主保护处于未动或者动作状态。
为一个ni维向量，表示ni个主保护的期望状态，即当元件发生故障时该保护应该的动作状态。中的第i个元素表示第i个保护的 期望状态。如果
，说明第i个保护不应该动作，否则应该动作。为s的函数，它的状态由s的状态确定。式中，
cb*l(s)的意义如同
所述。
保护和开关期望状态的确定请参阅文献［2］。相比较文献［2］，考虑到目前高压电网保护均为双重化配置，且一般只考虑近后备，因此在保护级别的配合上我们只考虑后备保护与下一级设备相配合，未考虑多级配合，大大降低了目标函数的复杂性。
3.2遗传算法求解
遗传算法的基本过程是自然选择、交叉、变异，形成下一代群体，收敛检查等。本文采用2 进制编码方式，即一个数据位代表一个元件故障与否。自然选择采用启发式方法，即在形成初始种子时，将主保护动作的元件置1。交叉采用按一定概率P进行一点交叉的方式。变异就是以很小的概率Pm随机改变群体中个体的基因值。收敛采用了两种方式：达到最大迭代次数；连续迭代一定次数，适应度没有改变。 4算例分析

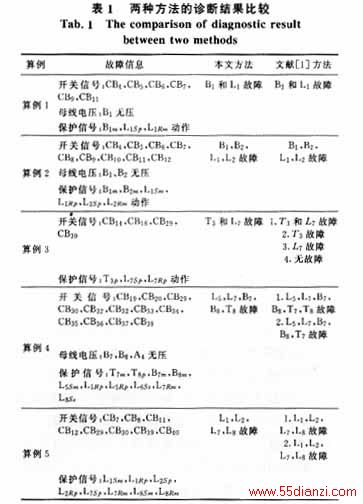

利用文献［1］中的算例系统进行测试。该系统共有19个开关，12个元件，51个保护。采用 文献［1］中的数学模型在求解时会求得多个合理的诊断结果，这是由于它们付给各种保护的权值相同的结果。而采用本文方法，则可以得到唯一的最优解。这是由于对各种保护选取不同的贡献因子，以及每个设备故障时保护动作肯定不相同的缘故。具体诊断结果比较见表1。
从表中的诊断结果可以看出，比较文献［2］的方法，采用本文介绍的方法可以得到唯一的故障诊断结果，大大提高了诊断的准确性。 5结论
本文在文献［1~3］的基础上，提出了新的故障区域搜索方法，该方法可以简单快速地搜索 出可能的故障区域，并改进了文献［1］中的数学模型，提出了贡献因子的概念。基于故障区域实时建立数学模型，将故障诊断问题转换成0-1整数规划问题，并采用遗传算法进行求解。由于数学模型是基于故障区域实时建立，大大缩小了解题的规模，运算速度快。经过实例验证，证实这种方法是正确有效的。下一步的工作是进一步完善数学模型和贡献因子的确定。
