住宅小区箱式变电所布点及容量选择分析

6.3箱变进线供电方式。
　　在金桂花园所在地块，有一10KV开关站，从该开关站的I、II段母线上分别有一组开关供箱变，形成环网。平常运行时，采用一组开关带2台配变、一组开关带3台配变的放射形开环运行方式，当某段电缆故障时，通过箱变及开关站的开关的分、合进行故障隔离，保证非故障部分的正常运行。

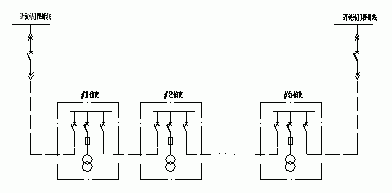

图三 箱变环网供电方案

6.4箱变供电方

　　每个箱变低压出线3~4回，通过电缆排管供至每幢楼旁的电缆分支箱，每个分支箱再出4~8回供电至每一梯户的电度表箱处，每一电度表再供电至每一用户。根据容量计算，一般电度表至每一用户为单相供电，采用BV--2*10mm2铜芯线；电缆分支箱型号为GWF-4-6，其以单相供电至每一梯户的电度表箱，电缆规格为VV--2*70 mm2，箱变至电缆分支箱电缆规格为VV—4*95 mm2或VV—4*120 mm2电缆。

参考文献：
1、高颂九.YB型箱式变压器在城网建设中的应用.2001年供用电专委会学术年会论文集(浙江省).
2、徐大军.关于住宅小区配电模式的探讨.浙江电力.1999.05宁波城市中压配电网建设与改造技术原则.Q/NDJ1035.1-2000.
