爱普科斯(EPOS)输出端过压保护参考设计

雷击不仅是一种壮观的自然现象，它同时也对电气设施造成危险。在欧洲地区，德国是经常遭受雷击的国家之一。仅2005年记录在案的雷击次数就达170万，并且趋势见涨。雷阵雨的次数与过去十年相比已经加倍，同时向保险公司提出的损害赔偿要求数目也在增长。根据德国保险公司Württembergische Versicherung所进行的分析，家用电器遭受的所有破坏中，有百分之二十四起因于电压浪涌。而在办公室以及工业界，该比例甚至超过百分之四十五。

浪涌电压以及瞬变：电子设备的克星
瞬变是在千分之一秒左右的时间内发生的短暂的电压浪涌，最高可达数千伏特。瞬变源于发生在远达1.5公里以外的间接雷击、电力系统的切换过程以及家中的开关操作。如果没有有效的防护，电压浪涌将损坏接入的负载中的敏感的电子元件，这些负载是诸如电脑、电话、电视机以及音像设备等电器。小家电以及照明设备（比如节能灯）也会受到影响。

保护家电免受电压浪涌致命影响的一种格外简单且低成本的方法是通过3Pi-Innovationen.de （Nilotec销售处）提供的ProShot 6000过压保护插头来实现，参见产品简介。只需像普通插头一样将上述插头插入待保护电路的电源插座即可。这个电子设备保护装置的核心部分由两个爱普科斯压敏电阻以及一个爱普科斯充气式气体放电管组成，在这些元件方面，爱普科斯是世界市场的领先者。发光二级管（LED）电源采用了一个薄膜电容器。

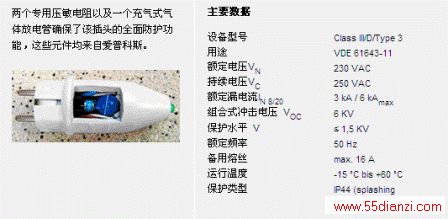

产品简介
两个专用压敏电阻以及一个充气式气体放电管确保了该插头的全面防护功能，这些元件均来自爱普科斯。


防护插头是一种III级／D／Type 3的精密防护设备。一旦被插入操作电源插座，就能可靠保护电路在半径高达5米的范围内免于遭受浪涌电压。另一大优势在于其便携性：这种插头随时或当旅行之时（借助于适用适配器）可用于不同的电路，比如用于防护笔记本电脑免于电压浪涌。不过，它不仅可用于住宅或办公室，凭借保护等级IP44（防溅水保护），该产品也适用于比如厨房、洗衣店或车间等潮湿区域。ProShot 6000通过一个LED指示运行状态。如果设备失灵，LED将熄灭，同时发出连续的声频信号。产品简介中概述了其主要数据。

除移动模型之外，3Pi–Innovationen.de同样为固定安装提供了一个版本。凭借爱普科斯圆片形压敏电阻和气体放电管的紧凑设计，上述模块（如图）的结构极其扁平，可以轻松插入电源输出端的标准型小尺寸设备插座中。
