立体液晶显示器工作原理（3）

三维影像显示器
　　
上述的电子驱动液晶头部检测系统最大缺憾是立体观视区域内的观视距离(由显示器的画面到观视者之距离)依然存在，因此在应用上受到极多的限制。为了缩短观视距离并扩大应用领域，因此开发出新世代三次元显示器。这种新型显示器的特征为:
　　
(A).大幅扩大立体观视范围(比以往提高三倍)
　　

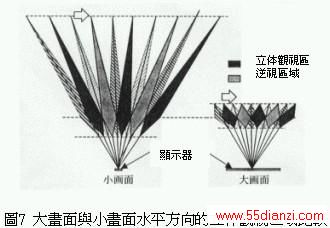

传统的不需专用眼镜的三维立体影像显示器，同样水平方向时小画面的前后方向的立体可视范围比大画面的立体可视范围大(图7)，这是因为小画面的视角比较小，液晶显示器与影像分割器较不容易产生所谓的moire干涉缟。利用这种物理现象将液晶显示器与影像分割器，藉由电子方式分割成16等份各别掌控专属区域(图8)




换言之它可针对观视者的位置将上述影像分割器的开口部位置，以及液晶显示器内的影像微调到最适当状态，如此无论立体观视远、近，观视者都可以观赏到三次元立体影像。根据液晶显示器上方的立体头部检测系统(stereoheadtrack)所侦测有关的观视者二次元位置数据(前后左右)，同时控制并切换液晶显示器左、右眼影像，以及影像分割器的开口部位置，对立体观视区以外的观视者则进行上述个别影像分割控制(图9)、(图10)，其结果如图11所示前后方向的立体观视区比以往扩大三倍以上。
