草坪灯装置设计

太阳能独立式发电应用系统，指的是与交流市电电网无任何关联的、完全由用电系统自身携带的太阳能电池组件板供电工作的各种工作电器。如各种太阳能草坪灯、庭院灯、景观灯，独立的太阳能用户电源供电系统，道路交通用的红、蓝双色爆闪灯、黄闪灯，以及航道用的导航信号灯、移动通讯基站等。
　　
一、太阳能独立式发电应用系统

其系统成见图1所示。
　　

二、设计实例

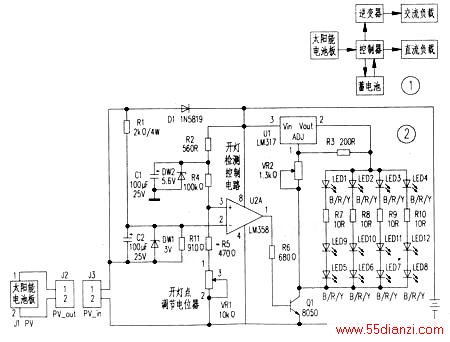

太阳能草坪灯太阳能草坪灯电路如图2所示，实物如图3所示。



1．电路原理太阳能电池板输出的光伏电压PV_out经插座J1、J2接至电路板，该电压分成两路：一路经二极管D1与蓄电池相连，给蓄电池充电，同时向U1、U2提供工作电压；另一路经R1及C2、DW1、R11并联分压后加至运放U2(LM358)的反向输入端②脚，作为天是否“黑了”的检测电压，运放同相输入端③脚则接于R4与(R5+VR1)串联电路的分压点上。其中。VR1是草坪灯点亮调节微调电阻，调节VR1改变U2同相输入端的比较电压值，即可改变草坪灯的开灯设置点。
　　
U1为LM317三端稳压芯片，调节微调电阻VR2可以改变加至草坪灯LED发光二极管的工作电压．即在Q1导通的情况下，调节VR2使各LED串联支路的工作电流为20mA。
