On Semi 8W数字至模拟转换盒电源参考设计

On Semi 8W数字至模拟转换盒电源参考设计

点击数:7553 次   录入时间:03-04 11:58:51   整理:http://www.55dianzi.com   电子技术

为了获得最佳的热管理性能,NCP1595的DFN表面贴装封装(U3及U4)应当完整地焊至电路板的外部覆铜区域,而当NCP1595降压转换器上提供更大电流输出,这就犹为重要。

电流感测变压器T2的设计并非最关键的事项,可以采用任何匝数比在30:1至50:1的小型铁芯就可以使用。然而,主反激变压器T1的设计对能效及优化电源性能而言非常关键。我们并不建议重新设计磁芯结构更小(磁芯横截面积Ae更小)的变压器。使用横截面积较大的磁芯可能使总匝数较少,并有可能增量提升能效,但为了恰当的电路工作,需要维持规定的电感值。

设计人员运用此参考设计时,建议您详细阅读安森美半导体NCP1308和NCP1595单片控制器的数据表。

演示电路板

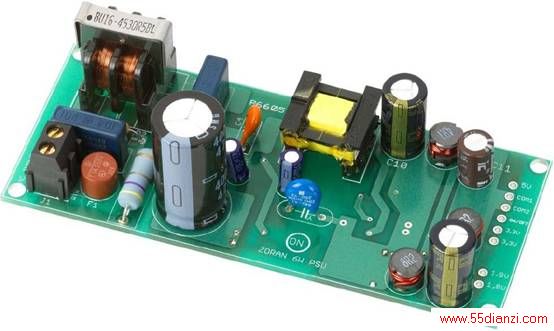

图3:安森美半导体8 W DTA电源参考设计的演示电路板。

总结:
本文介绍了安森美半导体用于8 W DTA转换盒电源的一种经过完备构建及测试的GreenPointTM解决方案。这电源设计在初级端使用了安森美半导体的NCP1308电流模式控制器,采用的是准谐振拓扑结构。次级端提供三路输出(5 V、3.3 V和1.8 V)。其中,3.3 V和1.8 V输出源于5 V输出,使用了采用降压直流-直流(DC-DC)拓扑结构及同步整流技术的NCP1595控制器。这参考设计满足“能源之星”的能效规范要求及NTIA的技术要求,并符合安森美半导体的设计规范,具有较高的工作效率及极低的待机能耗。客户利用这参考设计,可以缩短设计周期,并加快产品上市进程。
