看到市场上正在流行的时尚商品——摇摆LED 时钟，感觉非常新颖独特，正在玩单片机的我，激起了自己也想DIY 一个的冲动。不就是一个流水灯吗？有什么难的？！ 于是，一个单片机项目就这样开始了。然而动手以后才知道问题并非想象那样简单，因没有任何现成的资料，机械的、电子的和编程的问题一大堆，一个一个需要自己来解决。经历二十多天的苦战和无数次的修改与调试，作品终于完成，基本达到预先要求。
现将制作资料整理出来，与广大DIY 爱好者分享。
一. 整体方案 本制作是根据视觉暂留原理, 让一排8 只LED作往复运动, 在空中呈现八个字符的显示屏，可显示数字或英文字符。开机后先显示“Welcome!”欢迎字符(见图1), 再进入时钟显示状态。显示屏同时显示“时” 、“分” 、“秒”信息，用“：”分隔(见图2)。

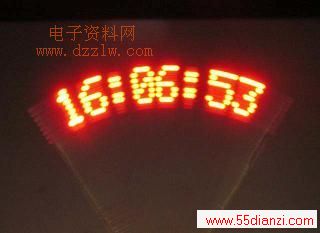

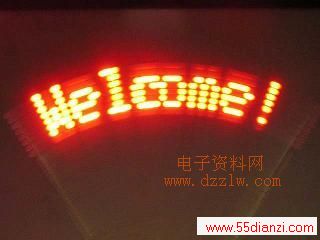

图1 开机画面 图2 运行状态
显示分“正常运行”、“调分”和“调时” 三种状态。当处于调整状态时，调整的项会闪现，以便识别。为此，设置三个调整按键，一个为“状态键”，一个为“加法键”，一个为“减法键”。(见图3)

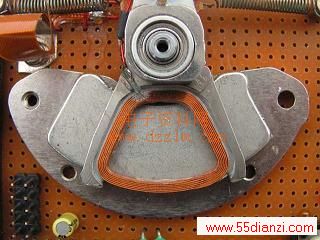

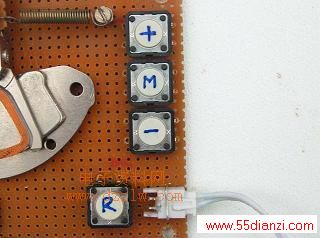

图3 按键的设置 图4 音圈电机组件
摇棒的动力部分采用从废旧硬盘拆下的音圈电机（见图4），驱动采用直流电机驱动方式。
结构方面，将音圈电机直接安装在万用板上，将万用板的四周用四根螺柱与一透明有机板结合成一体，构成支撑摇棒底座。（见图5, 图6）。

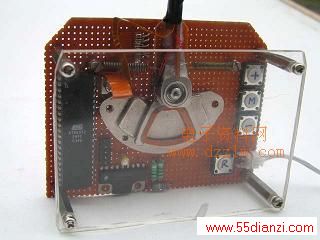

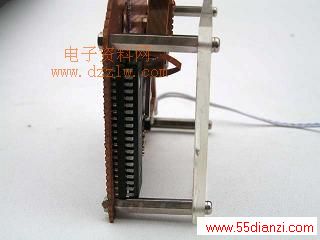

图5 万用板与有机板构成底座 图6 底座侧面
二. 实作要点
1． 主板的结构布局见图7。

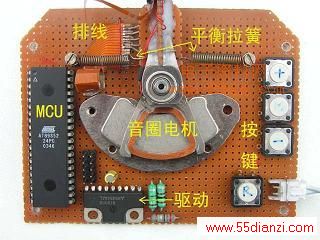

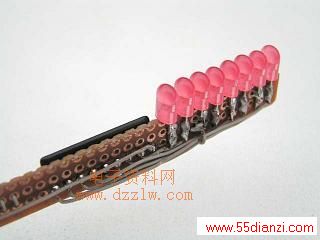

图7 主板布局 图8 摇棒上的LED
2．LED 的焊接，将LED 两脚跨接在电路板两端的方式进行焊接。使LED 紧密排列在一起。k3h电子资料网
3．摇棒上的LED 与主板上的信号用柔性排线连接，音圈电机供电占2 位，LED 信号传输占9 位，所以至少要11 位的排线。（见图9）

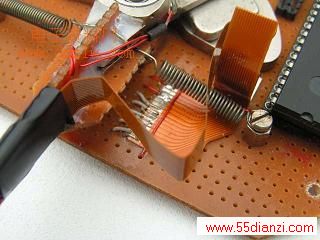

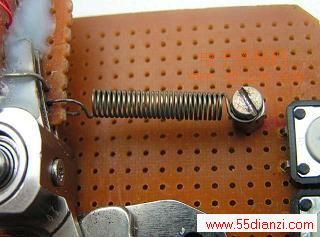

图9 排线与拉簧 图10 拉簧
