XA系列XA1645M集成电路实用检测数据

CXA1645M是模拟视频编码器，为小型24脚双列扁平式塑料封装，广泛用于松下（例如SL－VM51O、LX－V55EN、LX－V850EN、SA－VP50、SA－VC10型等）、索尼（例如HCD－700、HCD-V800、HCD-V3500、HCl-V4500、MCE－C50K、MCE－F11、MCE－S50、VCP－C1、VCP－K10、VCP－K10、VCP555型等）、健伍（例如DP-R5080、VD-89V型等）、东鹏（例如LHG－955型）、高士达（例如FL－R300型）、鼎天（例如VCD－210 等各种VCD影碟机电路中。其正常工作电压典型检测数据分别如表1、表2、表3、表4、表5、表6所列，用MF14型三用表测得（DC挡）。

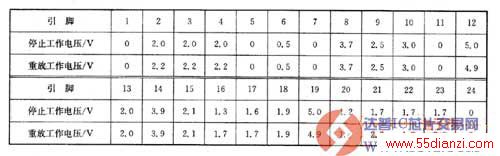

    表1 CXA1645M在松下SL－VM510型VCD影碟机电路lC1014上正常工作电压。
