电动机多保护停止控制电路

电动机多保护起动电路是外围辅助设备必须达到工作要求时电动机才可以起动的电路，如本图中的SQ是一个限位开关起到位置保护作用，辅助设备未达到位置要求，电动机不能启动。根据工作需要，也可以是压力、温度、液位等多种控制，当需要多种保护时可将各种辅助保护设备的常闭接点串接起来即可。





电动机多保护停止电路的起动过程是：
合上QF开关电路得电，辅助保护的SQ常闭接点如果未闭合，SB2启动按钮不起作用，只有当辅助设备达到位置要求时， SB2按纽在起作用。如果在运行当中辅助设备的位置发生了变化SQ接点立即断开，KM接触器线圈断电释放，KM接触器主触点断开电动机停止运行。从而达到保护的目的。

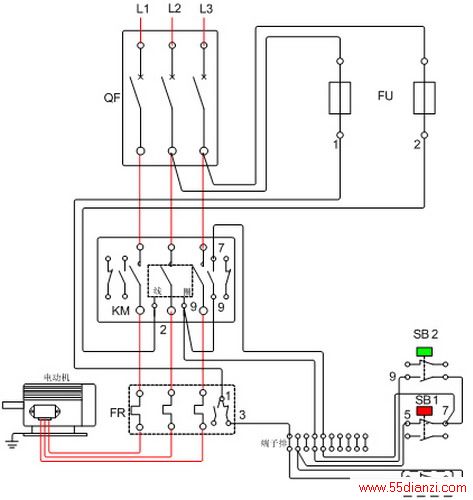

电动机多保护停止控制电路接线图
