停电自动报警电路图原理分析

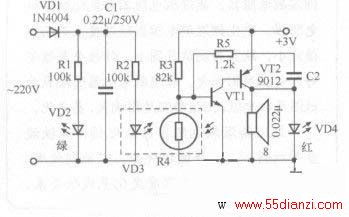

　　图2-41所示是停电自动报警电路。电路中，VD2是交流电电源指示灯，VD4是红色发光二极管，R4是光敏电阻器，BL1是扬声器，VT1、VT2和周围元器件构成一个低频振荡器。

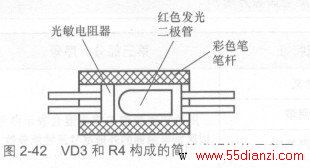

　　有交流市电时，220V交流电压通过VD半波整流和Cl滤波，得到的直流电压通过Rl加到VD2上，使之发光指示交流电供电正常。同时，通过R2加到VD3上，使VD3发光。

　　由于VD3发光，光线照射到光敏电阻器R4上，R4阻值小。这时，+3V直流电压通过R3和R4分压的电压加到VT1基极，因为R4阻值小，VT1截止，这时报警电路不工作。

　　当交流电断电时，VD3不发光，R4阻值明显增大，使VT1进入放大状态，这时VT1、VT2等周围元器件构成的低频振荡器电路工作，扬声器BL1发出声响报警，同时VD4发光显示断电。

　　电路中，R5和C2构成低频振荡器中的正反馈电路。
