对于绝大多数电子元器件而言，它们都是有极性或者说管脚是不能焊错的。比如电解电容，一旦焊反，通电时就会发生爆炸。一般而言采用自动化给料机械进行线路板元件组装时，是不会出现放错元器件的问题的。但是由于生产厂家条件限制和元器件本身特点，也并不是所有元器件都可以自动贴装或插装的。常见需要人工手动放置的有各种表面安装变压器、接插件、TO封装的集成电路等。这些器件仍然有可能出现组装出错的问题。一般返修是通过手动进行的，这个环节也容易出现焊接反向的问题。因此有必要对元器件的定位方法和线路板上元器件焊盘及丝印的对应关系进行一下说明。
1 电容
对于下图所示的铝通孔安装电解电容，一般是通过长短脚和本体上的印记来表示正负极的。长脚为正极、短脚为负极。在负极方的外壳上一般还有白色或其他平行于引脚的条纹。
线路板上电解电容一般如图所示进行标记极性。
一种方法是直接在正极侧标上一个“+”号。这种方法的好处是焊接完成后，检查极性比较方便。缺点是占用线路板的面积较大。第二种方法是用丝印将负极所在区域填实。这种极性表示法占用线路板面积小，但焊接完成后检查极性不方便，常见于电脑主板等线路板器件密度较大的场合。

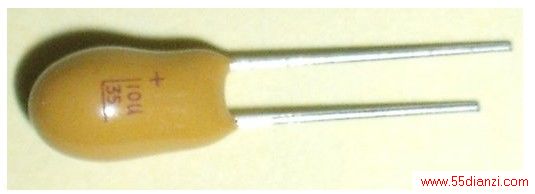

通孔安装的钽电容一般是在正极侧的本体上标“+”号，有的品种还用长短脚进一步进行区分。
这种电容的线路板上的标记方法可以参考铝电解电容。

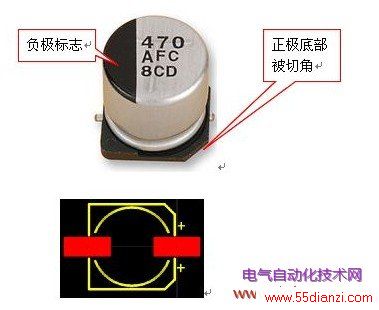

对于表贴铝电解电容。被油墨涂实的一侧为负极，正极侧底座一般被切角处理。
它在线路板上一般如上图所示
也就是在线路板上用丝印“+”号表示正极，同时把器件的外形轮廓画出来。这样有切角的一边也可以用以辨认正极。
对于表贴钽电容而言
它在线路板上一般如上图所示
上述三个电容中左侧为负极，右侧为正极。中间的一种表示方法最为形象。
2、二极管
对于发光二极管而言，一般采用长短脚来表示正负极，长脚为正，短脚为负。有时厂家会在发光二级管的一侧，切去一点，这个也可以用来表示负极。
线路板上一般也是用丝印“+”表示正极。
对于普通二极管而言
上图中左侧为负极，右侧为正极，也就是说采用丝印或染色玻璃来表示正负极性。线路板上一般采用如下两种方式表示正负极性。
用线路板上的丝印来表示二极管的极性。这个比较形象。另一一种是将二极管的原理图符号直接画在丝印线路板上。
表贴发光二极管的极性表示方法非常混乱。有时一个厂家内不同封装类型间的表示都五花八门。但是常见的是在发光二极管的阴极侧涂色点或涂色条。也有在阴极侧切角的。

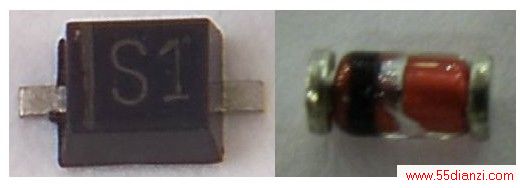

普通表贴二极管实物
普通表贴二极管也是采用本体上的丝印或染色玻璃来表示负极的。上图中两个二极管都是左侧为负极。在线路板的表示图形上一般为：
上图中左侧为正极焊盘，右侧为负极焊盘。
3、集成电路
对于引脚在两侧分布的DIP和SO封装的集成电路，一般采用上方的半圆型缺口来表示这个方向为芯片的上方，上方左侧第一脚为芯片的第一脚。也有用丝印或激光在上方打一条横线来表示的。
此外还有直接在芯片第一脚旁边的本体上用丝印打点或直接在注塑时压个凹坑。
也有一些集成电路在第一脚的起始边的本体上切一条斜边来表示。
这类集成电路在线路板上的符号一般都是采用顶部带缺口的图形标示。
对于四方封装的QFP、PLCC、BGA而言。
