六位十进制计数器的制作

　　本文介绍用6 片CD4026 及0.8 英寸共阴极LED数码管等组成的计数器，此模块加上时间控制就很容易制作出如频率计、相位计等测试仪器。由于结构简单元件少，很容易制作。

　　一、主要元件

　　1. CD4026引脚

　　如图1 示，其内部可分为计数器和7 段显示译码器两部分。输出以“1”为有效电平点亮数码管相应的段。可以不串连限流电阻直接带数码管，电流不会超过10mA。

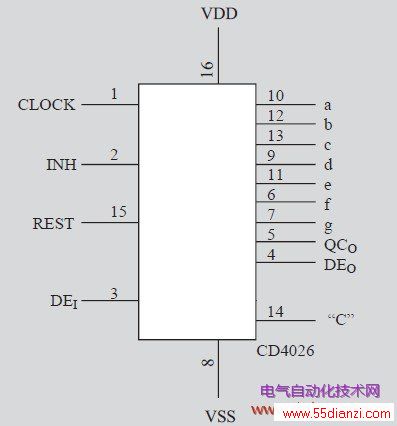

图1 CD4026引脚

　　INH=“0”时，时钟脉冲从CLOCK 端引入，时钟脉冲的上升沿使计数器翻转；INH ＝“1”时，计数器停止计数，显示的数字同时被保持。引脚 REST=“1”时，计数器复零，显示器显示数“0”。QCO 输出计数器时钟 CP 的十分频信号，作级联下级计数时钟脉冲用。

　　DEI 和DEO 是控制显示的输入端和输出端，二者同相。当DEI=“l”时，电路笔端输出真值电平；当DEI=“0”时，显示器消隐，此时a-g 都为“0”电平。

　　进位“c”输出端不受DEI 电平状态的控制。该端是计数内容为“2”的译码输出，当计数内容为“2”时，该端输出低电平。利用“C”端的性质可方便地实现÷60 或÷12 功能。方便地组成时钟计时电路。

　　2. LED数码管引脚及功能

　　本设计选用字高0.8 英寸，与芯片配合在线路板布线设计很便利。其引脚为左右排。其引脚从焊接面方向看如图2 所示。其它共阴的数码也可以用。

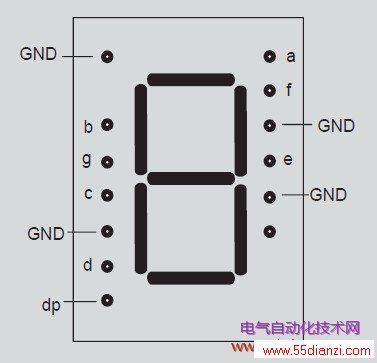

图2 LED数码管引脚

　　二、CD4026计数器的级联方法

　　如有n 位十进制计数，可以按图3 级联。如果要求高位数字不显示0，只有个位数及小数点后的数字才显示零，芯片可改用4033，利用其RBO 和RBI 的级联实现零消隐。注意每个CD4026 的电源端串连一只10~20Ω 电阻到Vcc。六位十进制计数的实物图如图4所示。

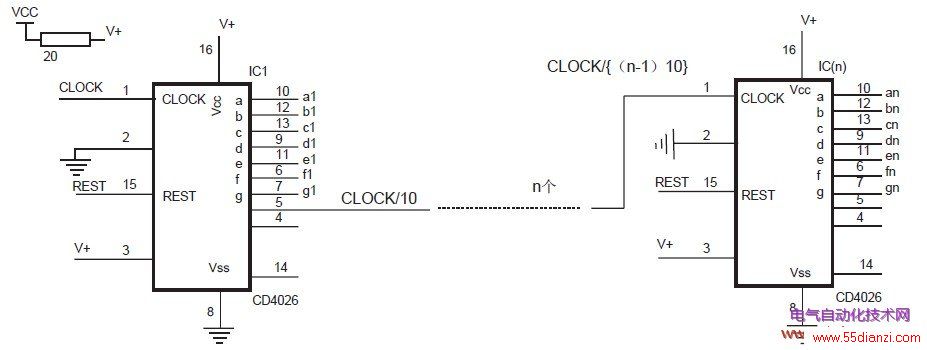

图3 级联方法

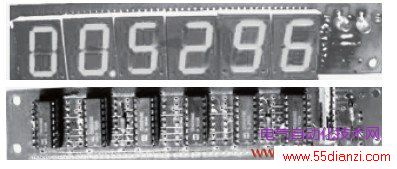

图4 六位十进制计数的实物图
